capture网表问题？
录入：edatop.com 点击：
最近学习capture，遇到一问题，情人帮忙解决：
我在画原理图时，用到IC元件，它的地引脚设置为隐藏。设计原理图时不用连线。在生成网络表后，查看网表文件中GND网络标号中没有该IC的接地引脚，在allegro中导入该网表后IC封装的GND脚也没有与GND网络连接。
请问我该怎么设置?

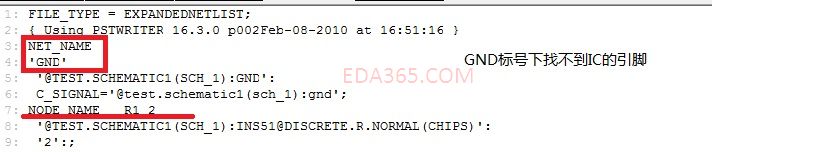

下面是网表中的一部分：
补充：
可能上面的描述有问题，由于接地一脚正常为隐藏属性，所以我连接电路时没有将IC接地引脚连接GND。怎样才能在生成网表时将GND引脚在网络标号中出现?我是想怎样使隐藏的GND引脚也正常接地?请各位指教
如果确定不用连线时可以有两种方法处理：
1.把引脚画出来，定义为非电源属性，原理图设计时打上X表示不连接
2.也可以不画出来，给smbol定义一个NC属性，其中包括所有的NC引脚名称
我表述有歧义，多谢 袁荣盛 的回复。谁能再指点一下?
