关于Ａnnotate后产生的问题 请教高人
录入：edatop.com 点击：
我要给电路图重新编号 运行Ａnnotate－Packaging-Reset part.."?",,然后在运行Ｕnconditonal reference updat．．运行完后在Ｐart reference的选项里有两个编号 一个是旧的编号 一个是新的编号 有没有方法跑掉旧的编号或把旧的编号隐藏呢?

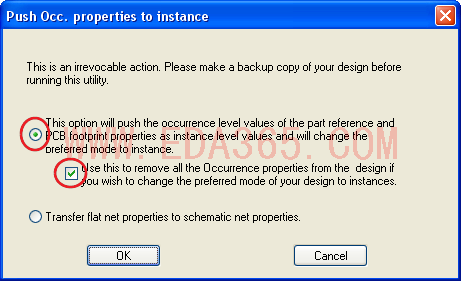

你這是因為混用了原理圖設計方式，也就是說你的原理圖裡有階層式(Occurrences)及平坦式(Instances)的元件，你說的就編號應該是指黃色欄位，新編號應該是指白色欄位。解決次問題，你可以點選Accessories\Transfer Occ. Prop. to Instances\Push Occ. Properties to instances，然後點選第一個項目，再勾選其子項目即可。提醒你，當執行完後所以黃色框內的編號都會跟白色框內的編號一樣喔！
