给各位抛个大难题，看谁能解
录入：edatop.com 点击：

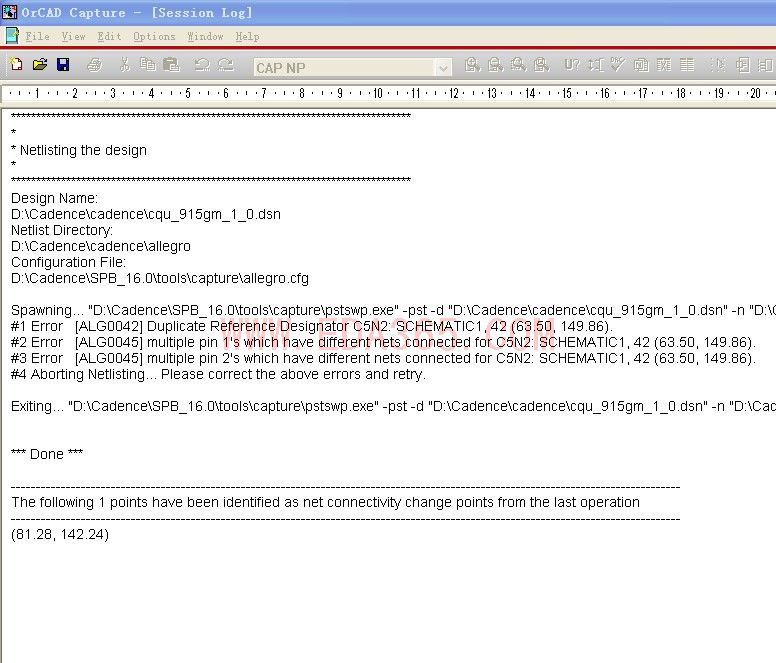

有哪位大侠知道这是什么错误啊，何解?

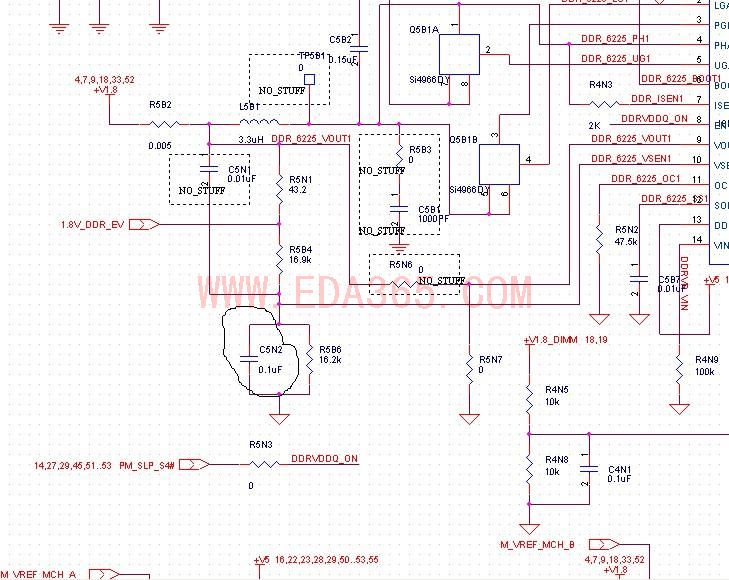

在付上原理图截图 ，让大家看清楚点。
在付上原理图截图 ，让大家看清楚点。
C5N2元件标号重复了。
先看一下DRC啊
ps：把C5N2删掉再加个新的电容不就完了啊
2# zhangyalin
我看了它的一些属性和其他的元件没有区别呀，我真不知道哪里有错了，朋友指点指点，该怎么改呀。如果我把这个元件删掉就没错了，但是就算从库里面从新调一个元件出来还是照样报错。
3# viafire
要是有那么容易就好了。
终于找到原因了，只是因为我画的几张图里面有两个元件名字是一样的，折腾我几天了，原来是自己粗心导致的，真不应该呀。
前几楼的朋友早就告诉你答案了，你怎么就不信呢，非要自己瞎琢磨。
其实自己琢磨也没什么不好，至少印象会比较深刻。
