移动元器件出现黄色感叹号

录入:edatop.com     点击:
如下图所示,无法移动net和元器件


有不同网络的连接吧

怎么改呢?

http://www.eda365.com/thread-24198-1-6.html

同问。上面那个地方也没有给出方法呀。

我没用过15.7,但应该是指把拖动警告关了就可以

就是不知道在哪里关呀。

那就看看what's new嘛

看了。没找到。

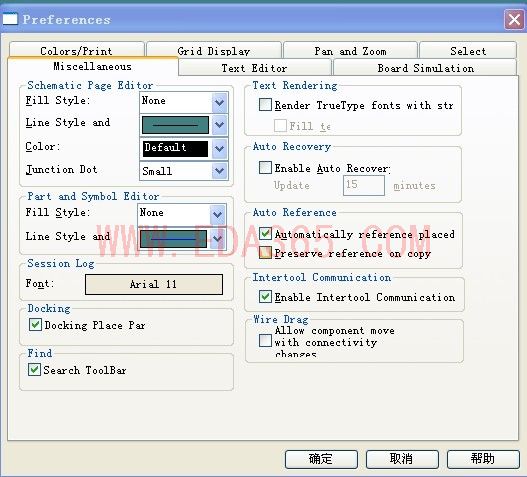

原理图页面点tool-preference


上面对话框中选 wire drag 复选框

移动元器件出现黄色感叹号说明你的图中有错误,先修改错误,否则是无法移动器件的

10# mopnet
谢谢,这个功能关了之后,替换元件方便多了
