一直没解决的问题,也不知行不行

录入:edatop.com     点击:
我在用CIS画器件时,需要管脚号是升序排列的,而相应的管脚名称是降序排列的,不知道有没有方法
用place pin array不行啊,难道要一个一个加么,很多脚的

管脚名称如果不是规则的,那就不能用pin array
如果是规则的,可以把增量改成-1就可以摆放了

谢谢,我改了,他提示错误啊,我用的是15.7的

不会吧,贴个图看看呢

比如我要C:\Documents and Settings\fjb0522\桌面\11.bmp
可是改成-1后如下图
C:\Documents and Settings\fjb0522\桌面\22.bmp

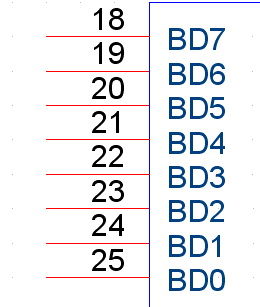

比如我要画

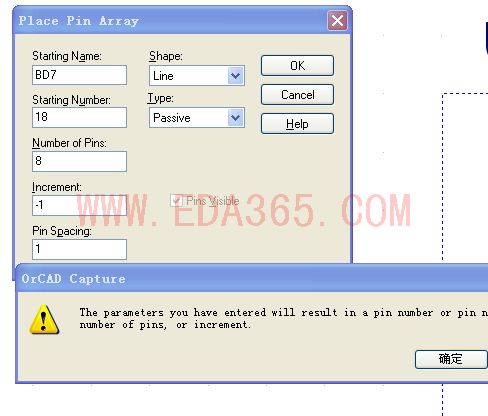

可是

我知道了,提示是管脚名称小于1了,没仔细去看错误提示啊,晕菜了,谢谢小编啊,不发图我还真不会去看提示啊

但是好像也不对啊,,,晕了,可能不行了

做法没错,实在不行的话估计是软件问题
我这边是可以的

也像我上图这样的排序么,你用的是什么版本啊

也像我上图这样的排序么,你用的是什么版本啊

SPB15.5的

大ic可以用元件编辑器做的吧。
在编辑器里想怎么弄都可以
