求助OrCAD Capture CIS 16.3生成网络表的问题
录入:edatop.com 点击:

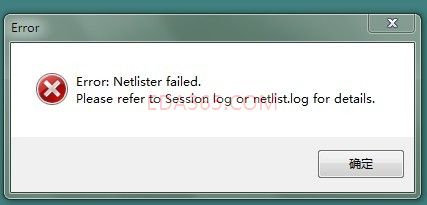

我是一个新手,怎么就生成不了网络表呢?出现图的情况!麻烦高手帮帮忙!
日志描述:
Spawning... "F:\Cadence\SPB_16.3\tools\capture\pstswp.exe" -pst -d "f:\pbc\mysch\mysch\myproj.dsn" -n "f:\pbc\mysch\mysch\allegro" -c "F:\Cadence\SPB_16.3\tools\capture\allegro.cfg" -v 3 -w -l 31 -s "" -j "PCB Footprint"
#1 Error [ALG0083] Conflicting values of "PCB Footprint" found on component instance U6D: SCHEMATIC1, DSP_decoupling (71.12, 43.18) .
#2 Aborting Netlisting... Please correct the above errors and retry.
为什么出现这个呢?
你要看看日志里面怎么描述错误的,贴上来别人才能帮你。
谢谢
U6D没有指派PCB封装
非常感谢,我是整体修改封装,把它的封装写成电容了。看来以后还是小心才行啊
