超多引脚元件原理图画法

录入:edatop.com     点击:
小弟现在要画一个有1000多个引脚的元件,应该需要分成几个小块来画。原来在PROTEL中只要标成U1-1,U1-2,...U1-N就行了,不知道在Design Entry CIS中怎么样才行呢?

如果你会创建普通元件,那么这种多分部的元件就不难办了

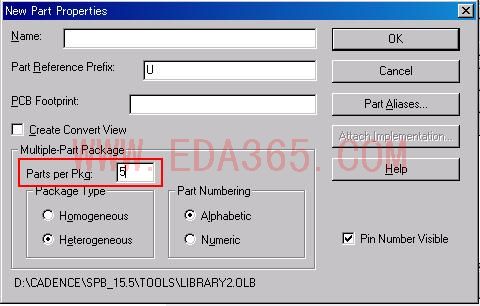

如图,在红色框内填写数字就行了, 5 就代表5个分部
书本上也可找到相关内容


明白了,谢谢小编

小编真热心,非常感谢!

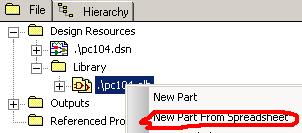

用 "New Part From Spreadsheet"


最好多引脚用电子表格来做元件封装

XIEXIE    !

在ORCAD中如何使用电子表格做多引脚元件封装
