DRC错误求救-DRC0039

录入:edatop.com     点击:

有一个项目文件,已经画好,出过网表,画好PCB。现在要交给其他人稍微修改一下,发现同样的文件(没有修改过),orCAD在DRC的时候出现了DRC0039的错误。
具体情况是:项目采用层次原理图设计的方法,所有的错误都出现在顶层原理图上,是总线有关的错误。
具体错误信息:
Checking Schematic: 00_SYSTEM
--------------------------------------------------
Checking Electrical Rules
Checking for Unconnected Nets
Checking Off-Page Connections
Checking Pin to Port Connections
Checking for Invalid References
Checking for Duplicate References
Reporting Off-Grid Objects
Checking Visible Unconnected Power Pins
Checking Misleading Tap connection
ERROR:  [DRC0039]  Tap may not be connected with the bus Check Entire net. CPU_XM1_ADDR15
                    00_SYSTEM, 2_BLOCK  (276.86, 25.40)
ERROR:  [DRC0039]  Tap may not be connected with the bus Check Entire net. CPU_XM1_ADDR14
                    00_SYSTEM, 2_BLOCK  (276.86, 25.40)
ERROR:  [DRC0039]  Tap may not be connected with the bus Check Entire net. CPU_XM1_ADDR13
                    00_SYSTEM, 2_BLOCK  (276.86, 25.40)
ERROR:  [DRC0039]  Tap may not be connected with the bus Check Entire net. CPU_XM1_ADDR12
                    00_SYSTEM, 2_BLOCK  (276.86, 25.40)

============================================================================================
官方文档的解释:
[DRC0039] Tap may not be connected with the bus Check Entire net.
Design Rule Check detected a net physically connected to a bus with a different base name than the net itself. To solve this problem, make sure that the Tap is property connected to the bus.
==============================================================================================

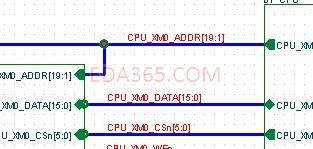

错误处截图:


==============================================================================================
注:
顶层原理图上的大部分总线均出现这样的错误,仅有一条总线没有问题。
==============================================================================================
希望遇到过或者知道这种问题的大侠们多多指教。
==========================================

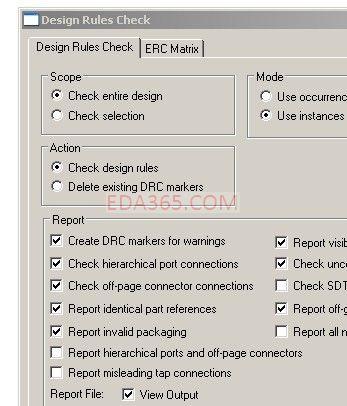

新发现:DRC,发现和这个选项有关:Report misleading tap connections
如下图:
原来是勾选的,就有以上错误,现在不它取消后就没有这样的错误了,请知道内幕的高手指教下。

自己顶一下

自己顶一下

顶一下

当然取清勾选就没事啦。那个选项就是报告这种错误

请问xiewu5,关键是原来的哪里有问题,不知道是否可以赐教?
