ORCAD可否生成netlist的文档
录入：edatop.com 点击：
就是一个net连到那个器件的那个pin上。
将原理图中的所有net都列出来，便于工程师检查，是否有漏连或连错的地方。
谢谢
将原理图中的所有net都列出来，便于工程师检查，是否有漏连或连错的地方。
谢谢

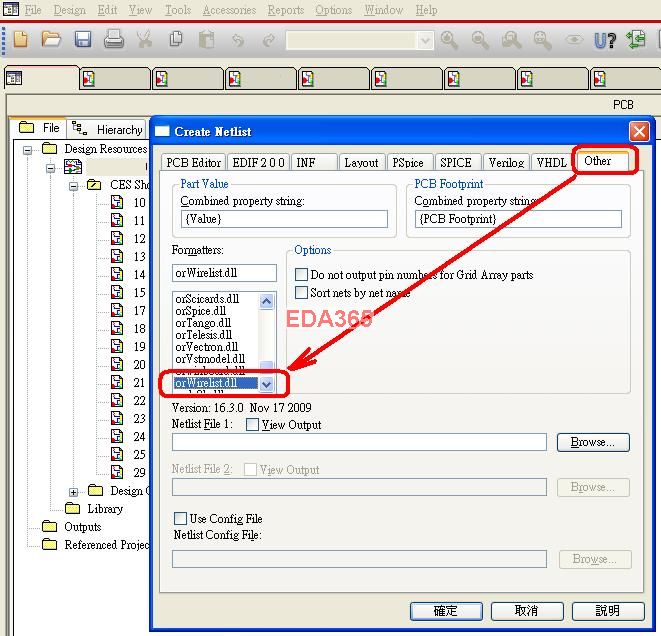

可以使用 Other裡面的Wirelesse格式去檢查, 裡面會帶有 Part Ref, PIN number, PIN name, PIN type, 與 Part Value.
我認為這是比較方便的比對格式. (欄位有對齊, 帶出來的參數剛剛好足夠工程師的要求)
正是我想要的文件
还想请教你，Orcad可以出onepin net （就是net只连在一个pin上）的文件吗?
另外可以将两个设计进行比较，生成design change的文件吗?
真是有点得寸进尺了没办法，以前没用过orcad，又急着出板。幸亏遇到你

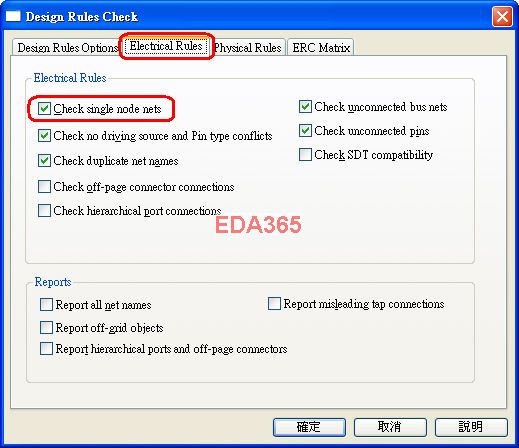

"One pin net" 可以使用DRC 來檢查即可.
