麻烦资深工程师指教Pspice仿真设置
录入：edatop.com 点击：

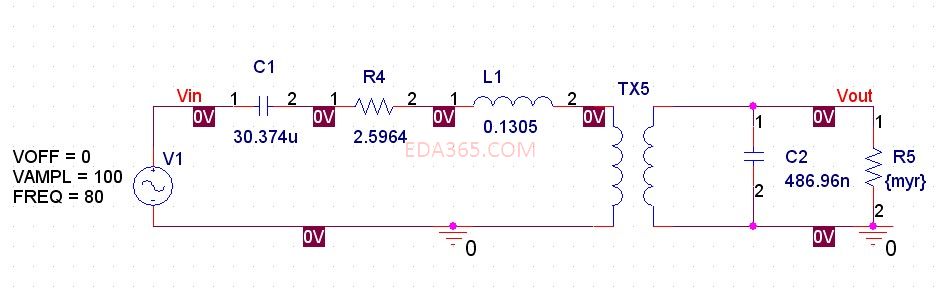

问题1：电路图如下，我想要的仿真是让R5在一定范围内变化，观察R5消耗的功率与R5的对应关系，我该设置仿真：
问题2：发现变压器副边电压时恒定不变的，跟R5没有关系，R5上的功率只与R5大小有关，这样的结果正确吗?
如果设成DC sweep，结果恒为0；
如果设为AC sweep，横轴为频率
问题2：发现变压器副边电压时恒定不变的，跟R5没有关系，R5上的功率只与R5大小有关，这样的结果正确吗?
如果设成DC sweep，结果恒为0；
如果设为AC sweep，横轴为频率
问题1、添加一个PARAMETERS:全局变量 然后定义一个myr变量，可以在仿真设置->参数扫描中，添加你想要的变量值。
