平坦式原理图怎么将各张图纸编号，并且在off-page上将相应的图纸编号显示出来？
录入：edatop.com 点击：

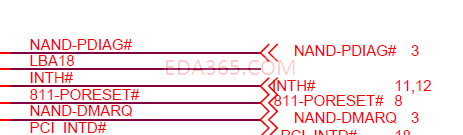

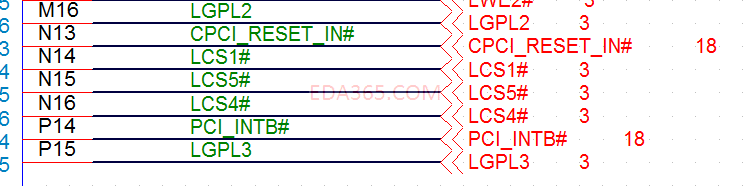

就像这个效果?
在Tools中選擇Annotate,接著在Action中勾選Add Intersheet references即可.
ps:記得Off-page要在兩個要連結訊號的頁面都有才會出現頁面連結號碼.
谢谢！
另：怎么更改图纸页码编号?
明白了
在Tools中選擇Annotate,接著在Action中勾選Incremental reference update.
這樣頁碼會全部自動排序.
PS:若仍不行那只有一頁一頁改了.
