orcad如何对元件进行编号

录入:edatop.com     点击:
比如我一个总图下面有4个分图,我希望第一张分图元器件以1开头,第二张分图元器件以2开头,以此类推
如:
第一张:R101,R102。
第二张:R201,R202。
应该如何操作

可以使用分页编号,很多资料上有的

我也不会分页标号,高手们请详细说明一下.

Tools->Annotate->refdes control required 然后在弹出的框里按页码输入每页的开始和
结束号码就可以了

奇怪,我按Annotate是出附图的对话框,根本没有refdes control required ,这是为什么?


我的也没啊!
不知道是不是版本的问题啊!

图中的unconditional reference update 表示无条件对所有元件序号进行排序,不管该元件序号是否已经排好
incremental update 表示对元件序号进行排序时,只针对原来元件序号是"?"的元件分类排序,而原来已经排序的元件序号保持不变。
建议初学者还是买本书学习吧

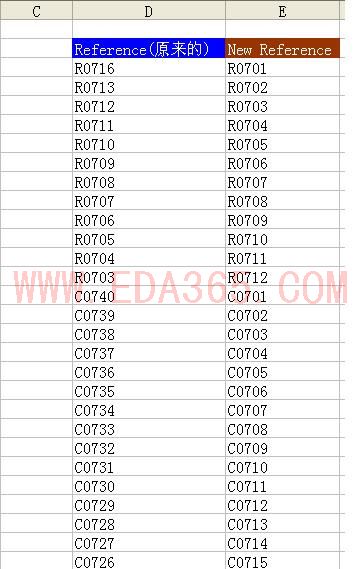

可以利用excel来快速将器件按页编号:
在Property Editor中将Reference 整列copy到excel中编辑好后(excel的自动编号功能很方便),再整列copy回Property Editor中,就OK。

9# xiaochongcgr
请问下"property editor"在哪里?

10# jobzqs 点到某一页空白出CTRL+F,然后鼠标放在某个器件上,右件EDIT PROPERTY 就能修改所有的器件编号了,我昨天开始这样做,几千个元件....好辛苦啊

帮忙顶一楼!

贴个图来看看吧
