请资深工程师帮忙
录入：edatop.com 点击：

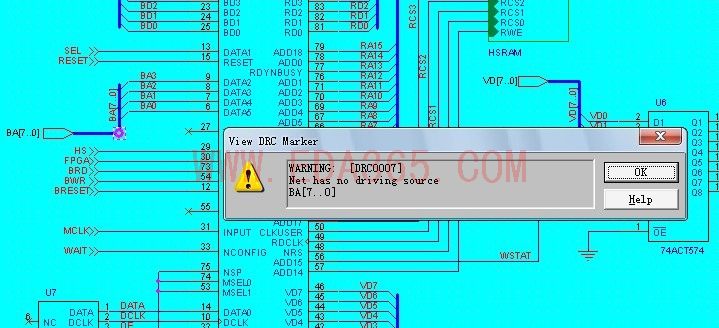

WARNING [DRC0007] Net has no driving source BA[7..0]: Dome Root SCHEMATIC1, PAGE2 (1.21, 2.52)
这是哪来错了啊?请细讲~谢谢~
这是哪来错了啊?请细讲~谢谢~
我不知道你是层次电路还是平坦电路，不过PORT口需要设置成同一类型。错误原因是总线信号没有跨接进来。不知道能不能解决，你最好把文件传上来，这样方便大家查看。
曾遇过类似的错，不知道怎么摆弄就给弄好了。多实践下，自然就会豁然开朗吧。
我的是层次图！PORT口已经设置成同一类型！我不知道怎么上传文件上来！ 2# rcwar
多谢给位的帮忙！
是你的元件PIN 的属性的问题.你在编辑元件的时候把引脚TYPE 改成功地Bidirectional,就可以了》
试试！
