在库中怎么修改元件的标号

录入:edatop.com     点击:
如图:

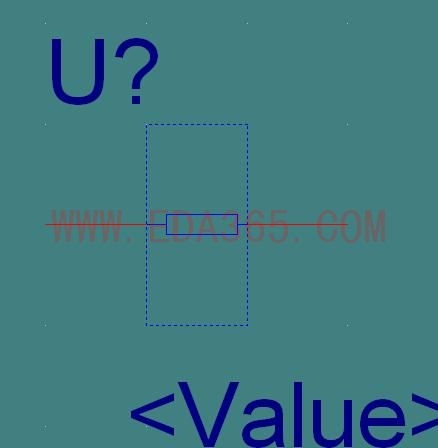

我本是画个电阻,但是没把U?给改成R?
开始没注意,后来就想改改不过来了。
请指教。
谢谢。

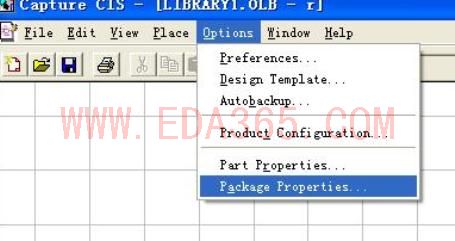

双击那个元件后,Options--->Package Properties,如图所示。在弹出的对话框中,修改“Part Reference Prefix”为"R"就可以了。
