ORCAD的DRC的错误，盼高人指点

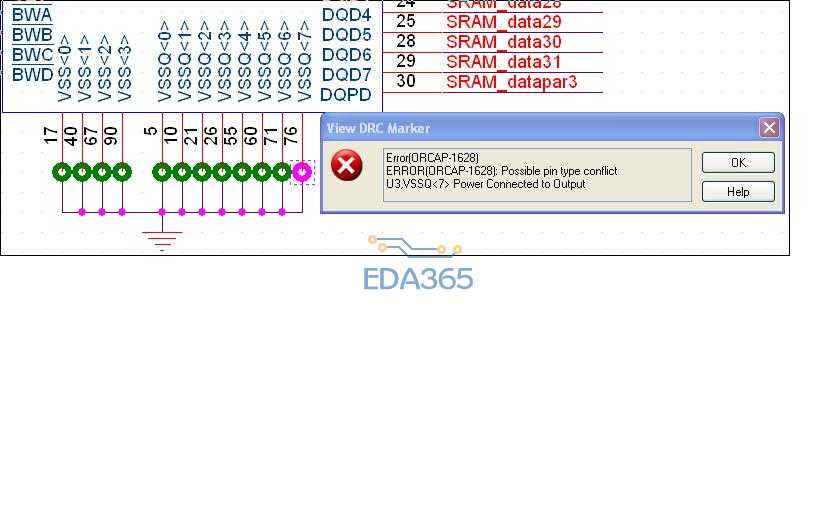

这个一般不用管，你器件库里的管脚属性和你连接的网络冲突了，要是改的话就把器件库里管脚的属性改成passive就行了，不过比较多比较麻烦。

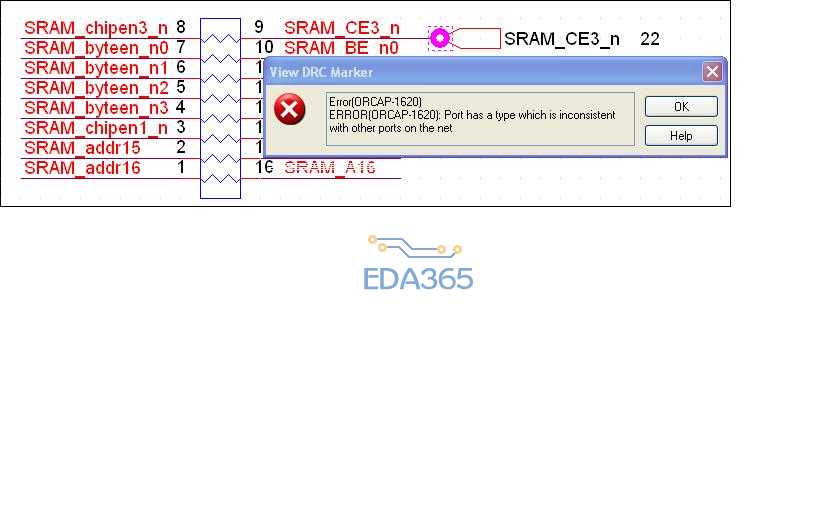

port那个错误呢

之前有遇過在16.3版的時候，在某一版號的補丁，DRC 會報錯誤。經過新版的補釘後，居然變成沒問題了。有問題的時候，最好先看看 ORCAD 軟件是不是有補丁到比較新的版本，比較能避免軟件本身的問題。

有些觀念問題，可以參考這一篇問題討論。
http://www.eda365.com/thread-48574-1-2.html

Jack兄，我这个port要怎么改比较好，我检查我的名字没有什么矛盾的啊

通常 PORT 在繪圖上的方向，有時候不等於實際屬性裡面的方向，請參考圖片裡面的說明。所以有時候 DRC 會提報錯誤。

ORCAD 雖然 PORT 的英文字有大小寫，可是有時候產生網表或是 DRC 的時候，卻是大小寫不分。
另外容易出錯的是結尾處(或是開頭)多打了空白，自己卻不知道，DRC 卻會告訴你連接不起來。不管是 PORT 或是 Alias 。這個是很難一眼就看處來，要去選取字元編輯看看，才知道原來多了空白字元。

谢谢指点  救苦救难
