orcad仿真的时有PORTRIGHT-L,PORTRIGHT-R 有什么区别

录入:edatop.com     点击:
如题。实在搞不懂,我感觉翻转后就一个样子。但是DRC就出错。不知道为什么,请高手回答啊

看名字应该是左边连到右边,或是右边连到左边吧

呵呵 。谢了

PORT 有分 LEFT 和 RIGHT ,之後又帶 L 和 R 。其實是要看場合去放置或是旋轉 。

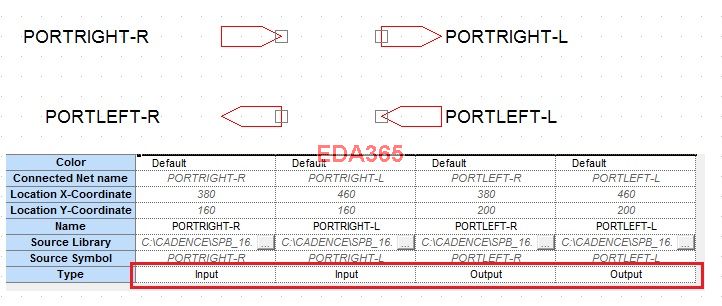

但是要注意一點,RIGHT 默認 TYPE 是 INPUT(不分L或 R),LEFT 默認 TYPE 是 OUTPUT (不分L或 R),請看下圖。


谢谢你的回复
