层次设计Hierarchical block怎样才能被无限次调用？请教资深工程师
录入：edatop.com 点击：

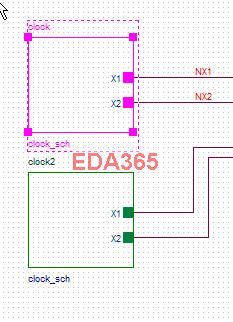

如下图,Hierarchical block为同一个模块,为什么产生netlist时会
出现错误,导出为pads所用netlist,提示错误如下:
Netlist Format: orpads2k.dll
Design Name: D:\PADS-PROJECT\NEW\CENGXI\W.DSN
ERROR [NET0051] Duplicate reference found 'C310'.
ERROR [NET0011] Netlist failed or may be unusable.

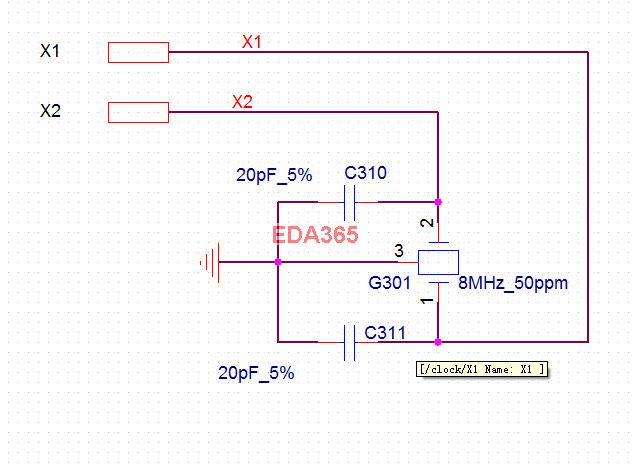

模块的电路如下:

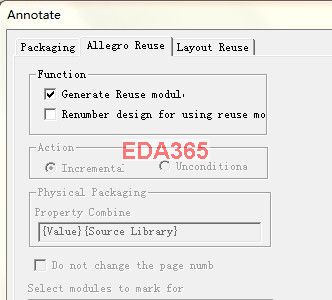

下图将框中的勾选
出现错误,导出为pads所用netlist,提示错误如下:
Netlist Format: orpads2k.dll
Design Name: D:\PADS-PROJECT\NEW\CENGXI\W.DSN
ERROR [NET0051] Duplicate reference found 'C310'.
ERROR [NET0011] Netlist failed or may be unusable.
模块的电路如下:
你这是REUSE了，不清楚你有没有生成REUSE的ID号，生成了就没问题
回复 aguang963_0 的帖子
请问怎样生成REUSE的ID,?
如图所示
楼上的方法我试了下,导出的时候还会出现同样的问题~
Hierarchical block 中,若我只用一个clock块导出netlist时,没有任何问题,
但是用2个或者更多的话导出netlist就会出现上面的问题了~
目的:一个模块的电路,用Hierarchical block 块多次调用
对上述问题进行总结~aguang963_0的方法是正确的,在此表示感谢,
之前设置的有点问题,现将正确的设置发下,以供大家参考:
下图将框中的勾选
回复 haifeng068 的帖子
reuse模块里面的元件标号是如何排序的?
