请问如下层次式原理图的结构要点（多子page）
录入：edatop.com 点击：

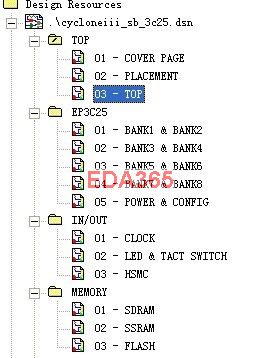

top是顶层连接图，包括所有下面的模块！但是子schematic里面不止1张page，请问这种逻辑可行吗?会不会连接不上，注意事项?请指点
会连接上，不要擔心。
回复 jacklee_47pn 的帖子
找了一位硬件工程师确认，Hierarchical Port只要在top顶层正确连接，就算Descend Hierarchy只能引导打开1张page（这才是产生疑问的地方，只能打开1张，其余的是不是没有cover），在1个子Schematic里创建多个page去分类实现也是可行的。以前搞软件，刚对硬件也感兴趣了，多谢赐教！
