ORCAD点数的问题

录入:edatop.com     点击:
那位高手知道ORCAD原理图怎么知道有多少点数?谢谢啊

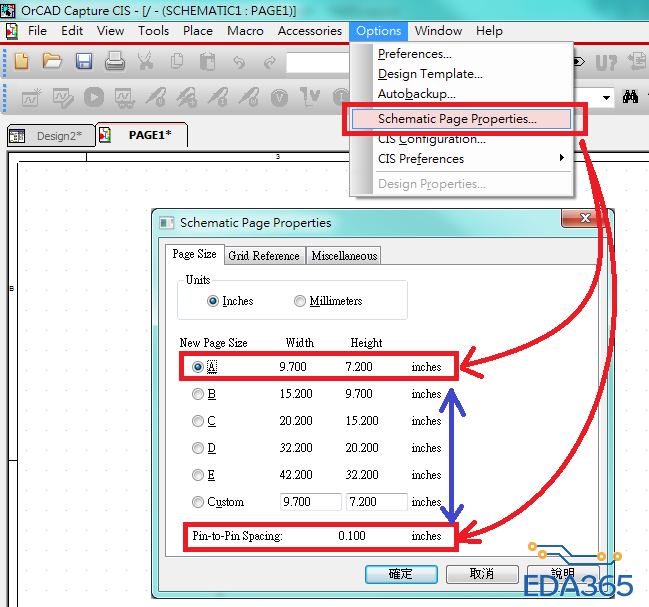

要看你的原理圖尺寸,下方的圖裡面所選的是 97 點 X 72 點。


你好,我想知道的是连接点数,类似如PCB焊盘数。谢谢

說清楚嘛!

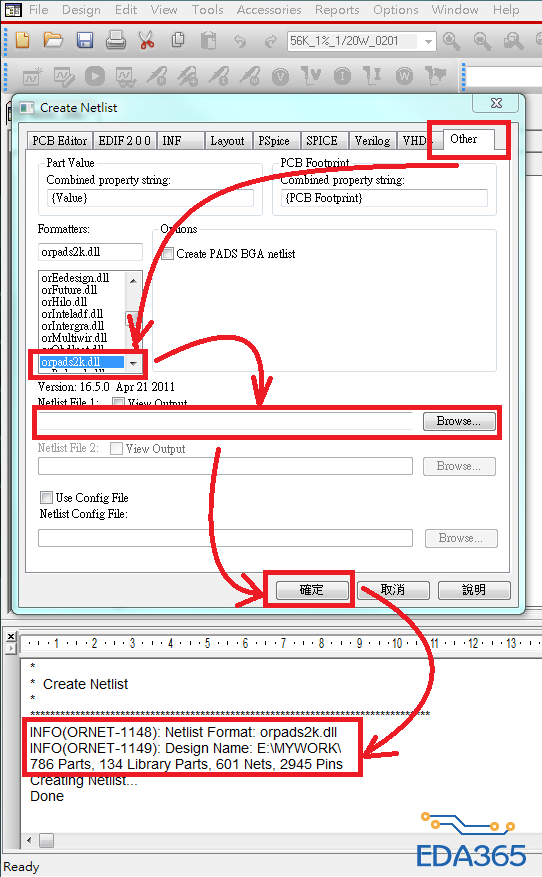

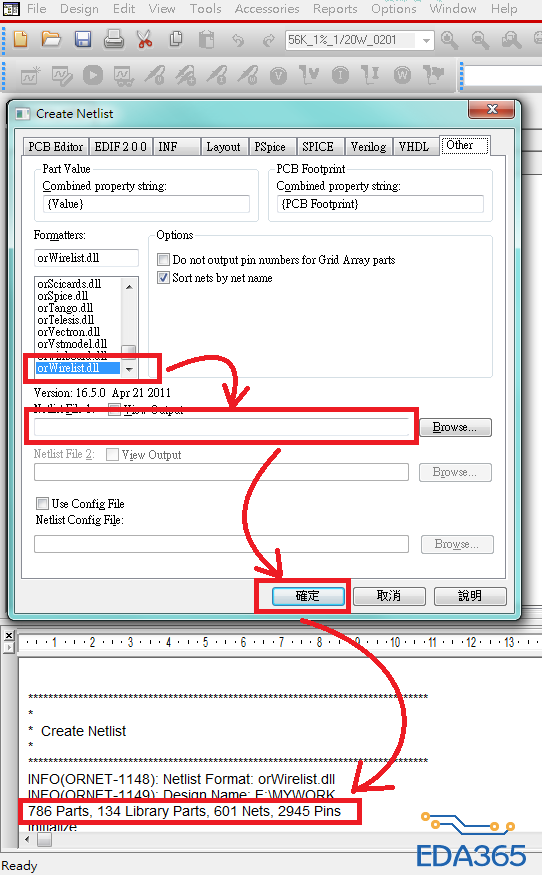

參考下圖,請用不同的網表格式。



明白了,谢谢楼上的教诲。

good method
