求救orcad中instance和occurrence问题
录入：edatop.com 点击：
求教各位，我在别人的原理图上做的修改，发现instance属性和occurrence属性不一致（properties下白色行和黄色行不一致），就想使一致，在网上找到方法是在Design下选remove occurrence properties，发现确实两属性一致了，但出现个问题就是原来定义的属性（应该在occurrence下）不见了，在filter by 下选currentproperties下面什么都没有！现在问题是我在别人电脑软件上打开文件还能看到那些属性，current properties下各种属性都有，在我电脑上就不行，难道是我软件环境配置变了吗，有没有办法恢复啊，在网上各种找不到啊，谢谢！
沒遇過這樣的問題，會不會是 ORCAD 版本的問題? 或是補丁的版本問題?
如果可以，發個局部的原理圖上來，大家幫你找原因。也務必講清楚，哪些是正確的属性? 哪些是消失的屬性? 這樣會比較好找問題。
图片见后面，这是在别人电脑上看到的，现在我的电脑上current properties下没这些属性，在orcad-pspice下的PKG-TYPE不见了，现在工具是cadence 16.2，orcad对应capture 16.2，还有同事也是用的16.2，安装包是一样的，是不是我操作原因导致的?
我不確定這樣是不是有效，因為沒有你的原始文件，只好請你自己試試看。

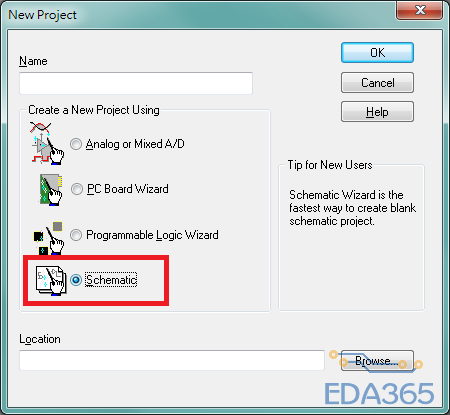

首先將所有文件刪除，只剩下DSN文件，(或是另起爐灶，開一個新路經，裡面只放DSN文件)，重新打開DSN文件，建立新的project，選擇 scjematic (如下圖)。這時候再看屬性是否有消失。
如果你的原理圖，是平坦式的畫法，就不要理會點開之後黃色欄位。
