ORCAD DRC报错,无法解决,希望大家帮帮忙
录入:edatop.com 点击:

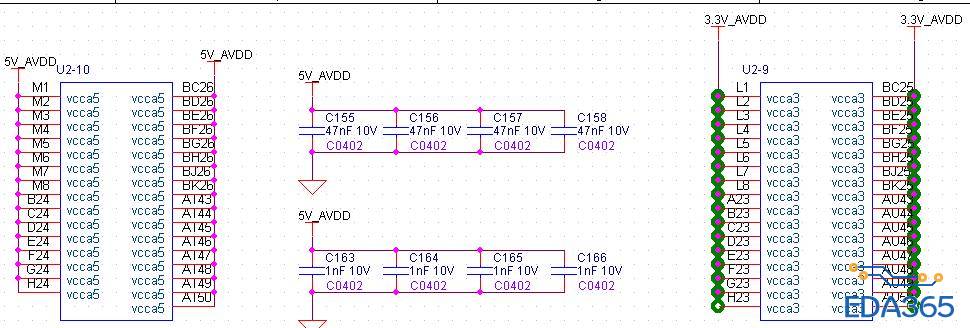

小弟初学ORCAD,在建立好各个元器件,并连接好原理图后,在做DRC时,出现一个让我无法理解的错误。
具体报错如下:
RROR [DRC0004] Possible pin type conflict U2,vcca3 Power Connected to Output: SCHEMATIC1, 9 AD Power (167.64, 149.86)
ERROR [DRC0004] Possible pin type conflict U2,vcca3 Power Connected to Output: SCHEMATIC1, 9 AD Power (167.64, 147.32)
ERROR [DRC0004] Possible pin type conflict U2,vcca3 Power Connected to Output: SCHEMATIC1, 9 AD Power (167.64, 157.48)

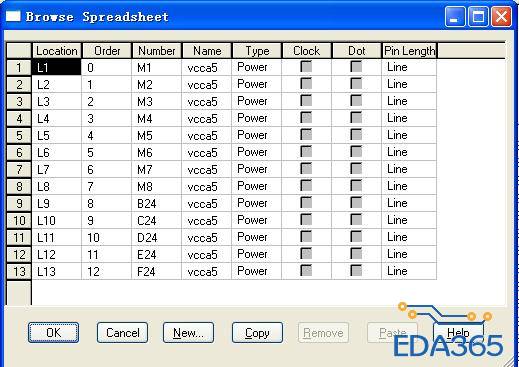

我开始以为是VCCA3引脚属性不是POWER,在库中发现pin属性为POWER。另外,类似VCCA5属性为POWER,但是就没有报错。为什么同是POWER属性,VCCA3就报错,而VCCA5就没有错呢?
求大侠,小弟百思不求解啊,谢谢!
具体报错如下:
RROR [DRC0004] Possible pin type conflict U2,vcca3 Power Connected to Output: SCHEMATIC1, 9 AD Power (167.64, 149.86)
ERROR [DRC0004] Possible pin type conflict U2,vcca3 Power Connected to Output: SCHEMATIC1, 9 AD Power (167.64, 147.32)
ERROR [DRC0004] Possible pin type conflict U2,vcca3 Power Connected to Output: SCHEMATIC1, 9 AD Power (167.64, 157.48)
我开始以为是VCCA3引脚属性不是POWER,在库中发现pin属性为POWER。另外,类似VCCA5属性为POWER,但是就没有报错。为什么同是POWER属性,VCCA3就报错,而VCCA5就没有错呢?
求大侠,小弟百思不求解啊,谢谢!
沒有看到全部原理圖,很難說是甚麼問題,有可能是原理圖有問題,有可能是ORCAD沒有補丁,或是補丁版本有問題。
不要用点,用下划线试试
