请熟悉orcad层次化设计的资深工程师进来帮忙看看这个问题如何解决，非常感谢

本人用orcad在画一份原理图（图纸大概有10页左右）时将其做成了一份block（reuse 模块），生成block过程中由于这个block的往外接的port引脚也较多，所以在做成block封装时，分开做成了三个part。问题来了，我在主原理图中调用这个原理图模块时，发现三个part虽然经过排序后都是U1_A,U1_B,U1_C,但是他们内部对应的图纸的位号都变了，说白了就是U1_A对应的原理图内部电阻A的位号是R1，但是U1_B对应这个A的位号变成R2了，U1_C对应的就变成R3，理论上三个part都属于同一个block，所以位号都应该是R1才对啊，请问有没高手遇到过这个问题?谢谢了！

不同編號才是對的，因為你引用BLOCK（reuse 模块）三次，所以對應到的就是不同的編號。
換一個角度來說，如果今天不用 (reuse 模块) 方式畫圖，那原理圖是不是要畫 3 次不同編號的相同原理圖呢?

其实是这样只的，SCH调用一个block如下图所示，

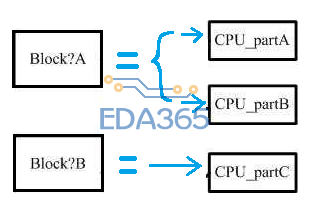

这个block由block?A和block?B组成如下图所示

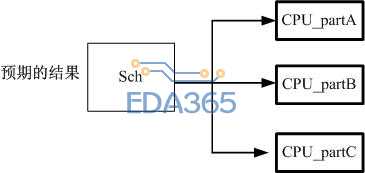

我们想要等效结果是

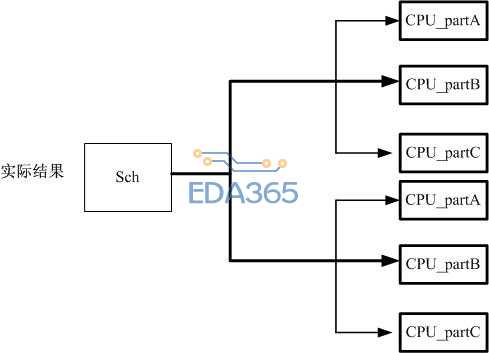

而实际上我们同步后的结果是

我们的问题是，怎么才能够得到我们想要的结果，或者说orcad capture16.5是否支持这个功能。

感谢你的答复，可能是我说的不够清楚，上面我朋友用图形大致描述了一下，麻烦你再看看是否可以理解?

終於明白你的問題了，應該是你第二張圖片，建議如下方圖片去操作。這樣應該會成為你想要的。

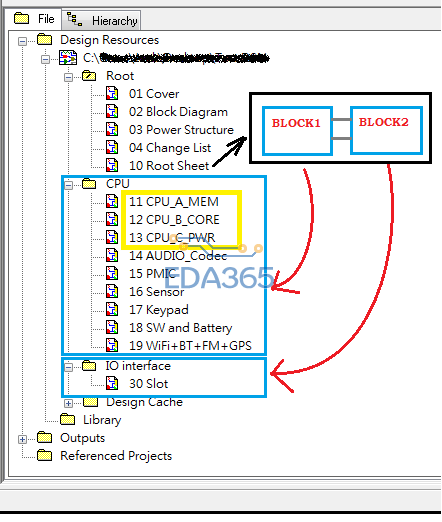

其實 ORCAD 畫原理圖可以有很多方法。下面的圖片是我的原理圖，是先有層次的圖，然後在層次圖裡面，有平面式。提供你參考。
