orcad导网表
录入：edatop.com 点击：
orcad用OFF－page 连接了，导入PCB中两端网络名还是不同有的网络名后面加了一串数字，请教下各位大侠是咋回事
參考 http://www.eda365.com/thread-68067-1-1.html

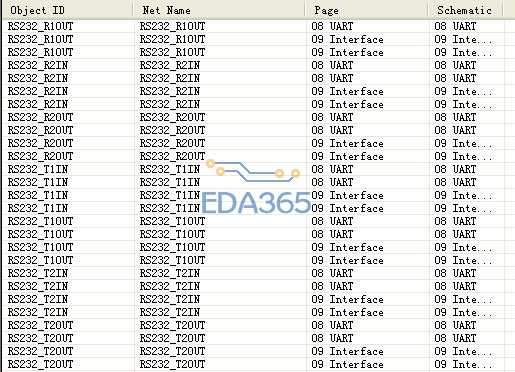

你好，多谢指教，我原理图里面查看的网表没有那一串数字，但是PCB里面网表和原理图网表不同
< PCB里面网表 > 有很多種格式，例如 : PADS、Allegro、....，所以你應該要說清楚是何種用的網表?
原理图里面查看的网表，不代表實際的網表，你應該打開ORCAD轉出來的實際的網表看看，是不是有后面加了一串数字。
ORCAD 在某些版本是有BUG的，所以需要補丁。另外使用階層式的方法在畫原理圖的時候，不同階層圖有相同的 Alias ，最後產生網表也會有后面加了一串数字的情況。
搞定了，谢谢各位指教
