原理图打印问题

录入:edatop.com     点击:

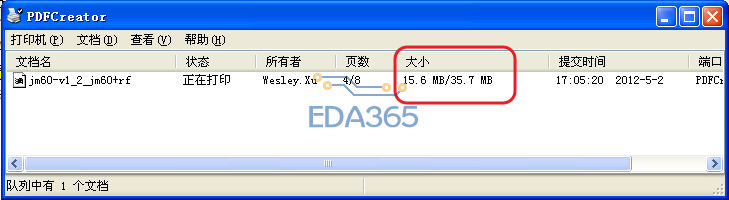

几十K的DSN在打印机里面变成几十M,如图

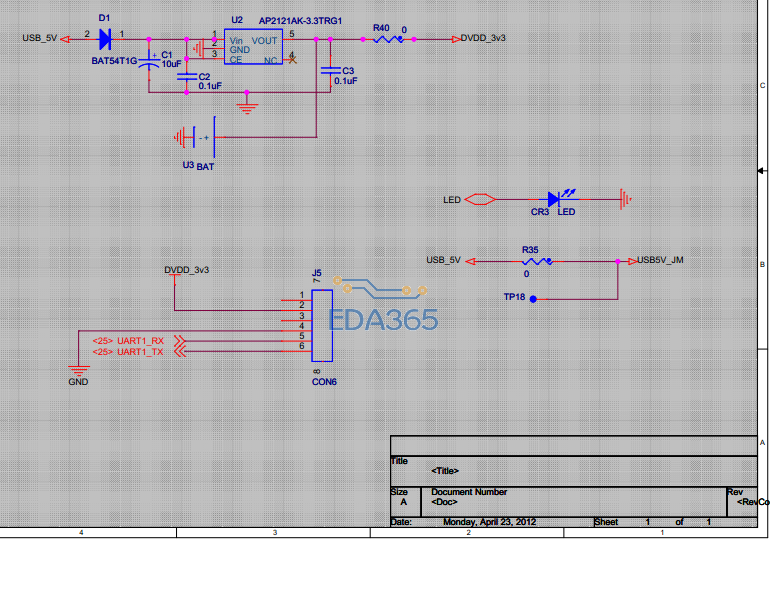

打印出来效果如图


其它文件打印都OK,就Capture打印原理图是这样。
求解!

是不是打印的設定有問題?  例如 : 非白色的背景顏色造成的?  打印的清晰度是不是高清的 (超過 600DPI 以上) ?

DPI 300~1200我都试过了,结果一样。不知道哪里设定出问题了哦。

打印成為 PDF 文件,如果 PDF 文件的最後實際容量也變得很大嗎?
是不是你打印 PDF 文件成為圖檔? 也就是在 PDF 文件裡面無法搜索元件位置。如果是,那就是打印機的設定問題,不是 ORCAD 設定的問題。

打印机OK,是ORCAD问题。但找不到原因,我重装ORCAD后就OK了。谢谢你!
