ORCAd 的 pin 可以用类似 A1 A2名字么?

录入:edatop.com     点击:
为什么我在orcad做DRC的时候报错
ERROR [DRC0018]   Pin number is not numeric  U1,VCCIO3:  FPGA, GND & VCCIO  (8.00, 3.30)

当然可以。

那我的DRC错误是咋回事啊。求指教

谁能帮帮我啊!
第一次搞BGA
BGA 是484PIN
pin number 都是类似 A2 A3 AA12等。
我可不想手工改啊!

Spartan6?

上传原理图看看。

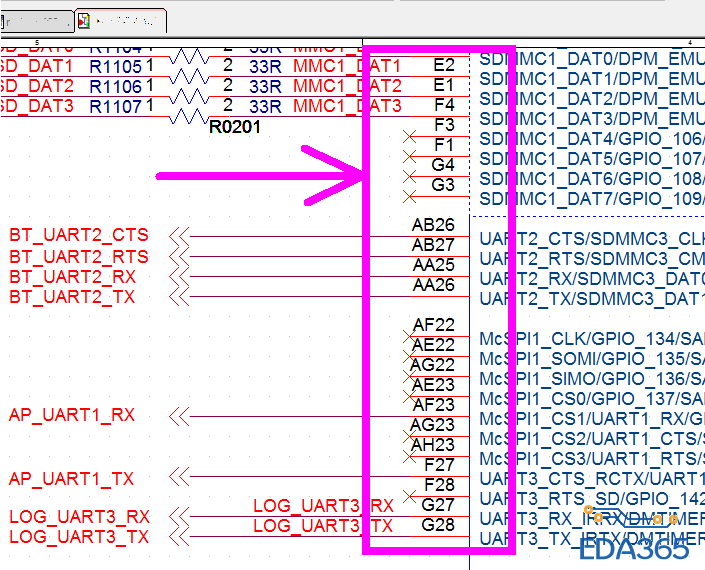

我想應該是其他問題,不是管腳編號問題。下方是我的原理圖,DRC 是 OK 的。


谢谢楼上朋友
我看到是这一项:
Checking for Compatibility with SDT
要不干脆关掉得了。

Checking for Compatibility with SDT
ERROR [DRC0024]   The package contains different types of parts U1 \\10.106.0.32\SHARE\ULTRAFPGA\SYMBOL\EP2C35.OLB/EP2C35F484:  FPGA, BANK1  (5.50, 0.70)
ERROR [DRC0018]   Pin number is not numeric  U1,IO_VB2N0_C1:  FPGA, BANK1  (5.20, 0.90)
ERROR [DRC0018]   Pin number is not numeric  U1,IO_VB2N0_C2:  FPGA, BANK1  (5.20, 1.00)
ERROR [DRC0018]   Pin number is not numeric  U1,IO_VB2N0_C3:  FPGA, BANK1  (5.20, 1.10)
ERROR [DRC0018]   Pin number is not numeric  U1,IO_VB2N0_C4:  FPGA, BANK1  (5.20, 1.20)

无法取消啊。不明白SDT什么意思

Checking for Compatibility with SDT 這個項目可以不用選,這是為了相容之前的 ORCAD SDT 版本 ( DOS 時代的產品) ,注意喔! 不是現在 ORCAD Capture 。

我真心没选这项啊!
为啥还检查这项呢。在DRC 我没选SDT 兼容。真的,选上错误更多。

真心无语啊!

我真没选哪一项。为啥还给我来个SDT检查。真心无语。郁闷

搞定,我装了个HOTFIX 039 问题解决!
看来是026的bug!
