ORCAD问题资深工程师请指点一下？

Option---design --- template----Grid reference
Option---preferences---Grid Display楼下继续。

2、元件管脚名称的字体大小怎么改变?
Option --> Design Template --> Fonts --> Pin Name
Option --> Design Template --> Fonts --> Pin Number
修改完後，開啟一個新文件，畫新的原理圖，就會按照你的設定顯示。之前的舊文件是不會變。
(我用的是 16.3版本，其他的版本不確是否相同)

3、制作元件时QFP封装的第三边怎么按管脚数字顺序放置?

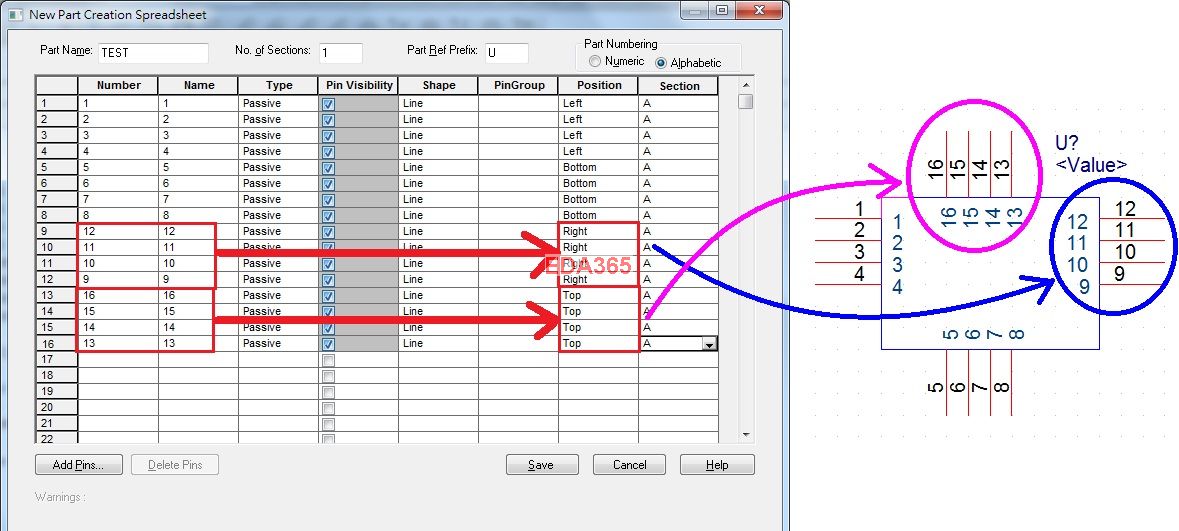

如下图所示圈出的地方，順序要顛倒。

4、Place Prot这个命令在什么情况下使用?
通常是階層是原理圖 ( Hierarchical Schematic ) 會用到。如果是一般平面式原理跨頁連接，盡量用 Place off-page，不要用 Place Port。(容易有 Pin Type Perpority 問題出現)

多谢高手
