ORCAD关于元件分块封装

录入:edatop.com     点击:
各位高手,我在做原理图分块元件封装时候,做好了A部分的封装定义之后,点View,Next Part之后转到B部分,发现B部分自动变成刚刚定义好的A部分,如果一修改B,再返回A部分,发现A的又被自动更新成B的了..看下图直观一些.
这是目标图:



结果问题成这样:



引脚定义变了,但是引脚编号又没有.请问这是怎么回事?

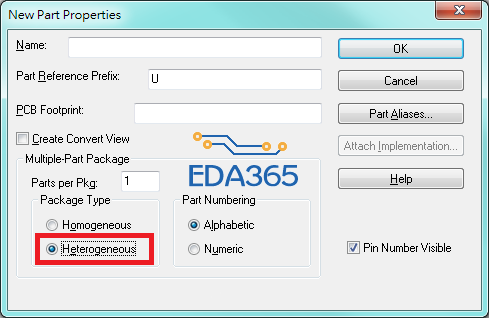

在建立元件庫的時候,如果該元件是數個不相同的封裝組成的,請選擇如下方圖片圈出來的地方。

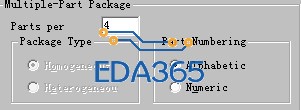

可是我这个位置是灰的..怎么回事呢?

明白了,原来要先选好Package Type,再定Parts per...
