求助关于CIS显示封装的问题

录入:edatop.com     点击:
我在http://www.eda365.com/redirect.php?goto=findpost&ptid=1585&pid=51812这贴中
看到小编提到说,默认配置进CIS explorer就可以看到元件的封装

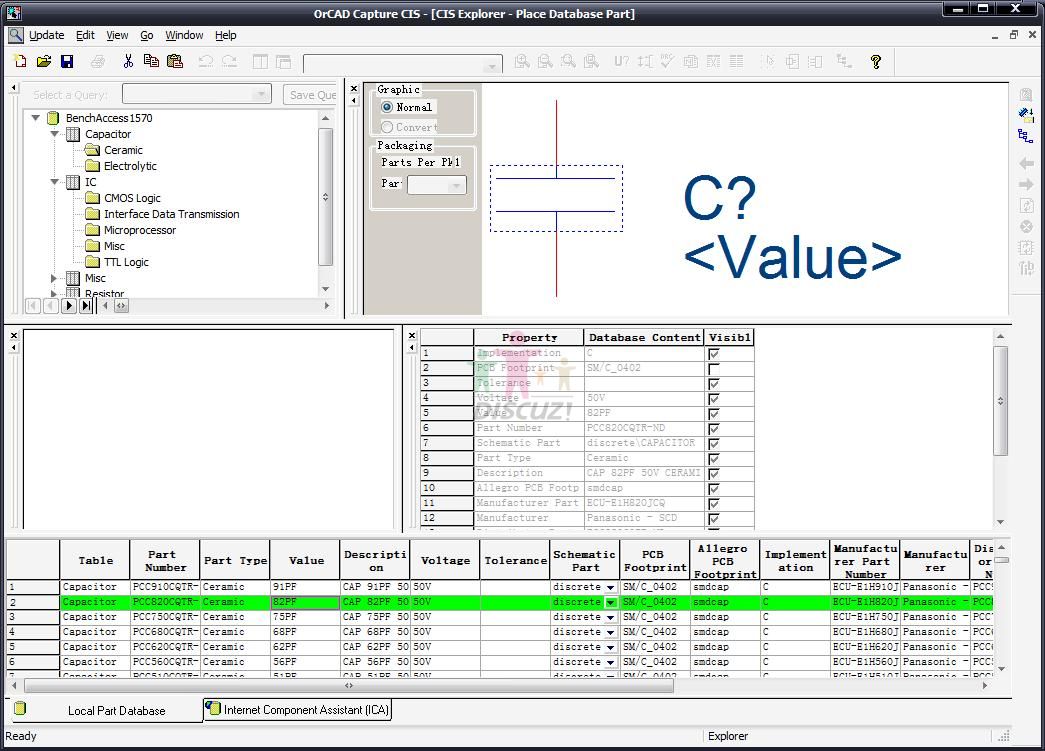

可是我自己从来没有看到过,我的截图如下


那个应该显示封装的窗口一直是空白的
请教是哪里还需要设置才能看到封装呢
另外一个问题就是关于ICA的,怎么最近这个一直显示为该页无法显示了呢?

ICA我最近发现好像登不上去了
在CIS中若要显示封装要注意几个地方:
1. 封装库是否是指到了你想要的文件夹下,这个一般是在capture.ini文件夹中可以修改或添加:
[Allegro Footprints]
Dir0=Z:\Symbols
2. 在CIS Explorer中看到的好像是封装的
       class         PACKAGE GEOMETRY
       subclass      ASSEMBLY_TOP
    所以在你的封装中要有这层的定义。
3. 你的封装对应的dra文件一定要将上面说的这一层的visibility选项打开。

感谢楼上,我自己检查了后发现
capture.ini文件是对的,似乎是库文件有问题
我一个个的点了好多元件,发现有的的封装可以看到,有的看不到
但是这些封装用allegro打开都是正常的,而且我的ini文件里面也设定了
[Footprint Viewer Type]
Type=Allegro
疑惑。

那应该就是我说的第二点和第三点呢,你看是不是那个问题呢?

用你当前版本的allegro把封装的.dra文件打开,再保存一下就可以了

我的连CIS explorer下面的table都看不到. 是什么原因?

回复 lmila 的帖子
默认情况下,table在下面被遮住了,我的也是,把鼠标放过去,拉一下就出来了

多谢,我看到了.我还以为是win7和16.2的问题,正准备装回win xp呢
,不过听说16.2的是有点问题,不知是不是真的
