电路设计中的输入端和输出端怎么表示呢?菜鸟求教

录入:edatop.com     点击:
输入端我想表示的是4~20mA的电流,输出我想表示成U out  。不过我第一次用orCAD,不知道如何表示,我把图截下来给大家看下,有人知道的帮个忙哈。感激不尽。第一个是输入,第二个是输出。就是在直线旁边加说明

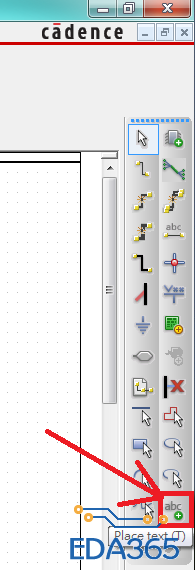

點選 Place Text ,擺放說明文字即可。


端口 网络名
