怎么显示原理图页面右下脚的title

录入：edatop.com     点击：

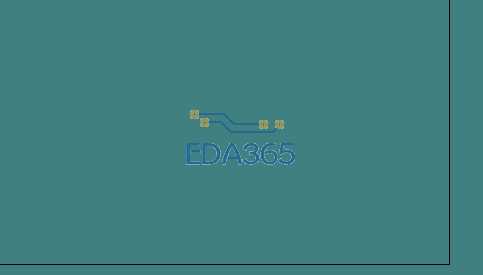

用orcad capture cis 画原理图，新建页面右下角没有title block，如图1；

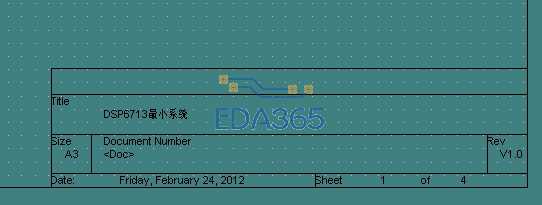

已经有的原理图有显示如图2。
请问要在怎么设置?谢谢



放置Title Block ：菜單 => Place => Title Block
默認放置 Title Block 的方法 :
(1)先 NEW 一個DSN，打開原理圖頁面。
(2)菜單 => Otopns => Desing Template... => Title Block =>  把 Symbol 裡面 2 個位置填好。
(3)關閉DSN，不用儲存DSN。
之後新開DSN都會有默認的  Title Block 。
