关于ORCAD与PADS同步讨论
录入：edatop.com 点击：
大家好！在平时工作中我们都有用到或遇到各种设计软件，如ORCAD、PADS、PROTEL等软件。而结合在网上的转换软件也非常多，但是转换后都存在很多问题。ORCAD原理转PADS LOGIC时，在PADS LOGIC原理图的打开右下解上的原点位置旁有OACAD残留的封装、、、等等！无论是PCB还是原理图。在转换是都存在很多问题。让人很是困惑！不知有没有那个高人可以解决这些转换存在的问题。希望大家一起讨论一下。另外PCB2005可以通过第三方软件与ORCAD同步，但更高版本反而没有这个功能了。不知道大家有没有办法将ORCAD9.2与PADS2007 PCB进行同步?
我用最多的是，由 ORCAD 到 PADS 做同步。
利用 ORCAD 產生網表，用 PADS 比對網表，然後產生 ECO 文件 ，最後 PADS import ECO 文件。
ORCAD 9.0 一直到 ORCAD 16.5 ，PADS 2005 到 PADS 9.3.1 均適用。
要由 PADS 到 ORCAD 做同步，沒有用過。
利用导入ECO文件的方法需然可以，但是要是PCB 新板LAYOUT是不是很不方便呢。曾经有朋友告诉我，说比较方便 的就是先确认ORCAD电路没有问题后，将ORCAD转成PADS LOGIC。然后再利用PADS里的原理图与PCB同步的功能。这样LAYOUT时就很方便。便是，在转换后的PADS LOGIC左下角的源点上的ORCAD的PCB封装。这样框选部份元件是会有些网络连接到其它元件一起被选中。
希望大家多给些建议。
同上，共求！
學習了
导入网表可以利用 ORCAD 產生PADS網表，用 PADS 比對網表，然後產生 ECO 文件 ，最後 PADS import ECO 文件.

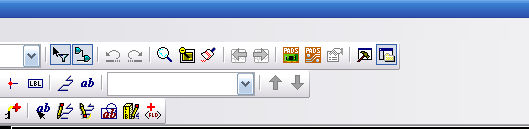

楼上说的，新PCB要同步的问题。可以这样做，在PADS_LOGIC里面import orcad DSN的文件，里面就可以同步到layout或者router.很方便
