DDR_VTT问题咨询
录入：edatop.com 点击：
DDR3芯片，DDR_VTT是用过专门的电源芯片产生的，为0.75V，

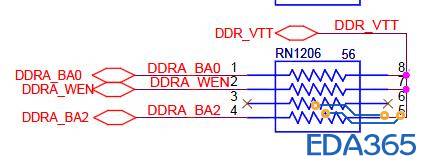

但是在连接DDR3的地址线前，加了56欧姆的电阻，这个电阻器什么作用呢?
但是在连接DDR3的地址线前，加了56欧姆的电阻，这个电阻器什么作用呢?
有个词叫“端接”
Termination resister
端接电阻，按照DDR2和DDR3手册中提到的，这些管脚需要提供到REFCA的参考电压，用某一电阻拉上去，也见过用47欧的（micron），其实VTT就是Vref,只不过电流大。
我也刚关注到VTT的问题，不知道VTT的电流能达到多少?3片DDR2，我现在用了一个500mA的LDO产生的VTT
我自己解答一下吧。
VTT其实跟VREF的电平是一样的，对DDR2来说就是0.9V，但是VREF消耗的电流很小，可以通过一个电阻网络从1.8V转出来；而VTT是端接用的，电流会比较大，能达到百毫安级，还是需要用单独的电源芯片生成。
端接电阻，取值与阻抗一致
多谢6楼的解答
学习
推荐几个DDR2 的VTT电源芯片，好不好
LP2996M
LP2997M
