16.3CAPTURE问题

录入:edatop.com     点击:
为什么16.3 CAPTURE打印原理图时,打印出来的PDF中全是黑点,像格点也被打出来了,哪位大虾知道怎么取消吗?

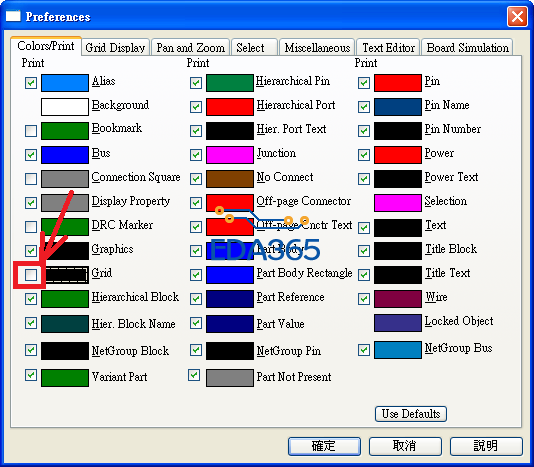

在顏色設定裡面,如圖片圈出地方不要勾選,就不會打印格點。

阅读权限: 9


问题解决,谢谢大侠!
