用orcad10.5打开orcad16.5或orcad16.3等高版本
录入：edatop.com 点击：
之前用16.5画了原理图，由于是Lite Version（没有完全破解），致使所画原理图所用元件不能超过60个，所用节点不能超过75个，很不方便，用10.5也打不开，所以很不方便，如今发现这个方法，与大家交流。

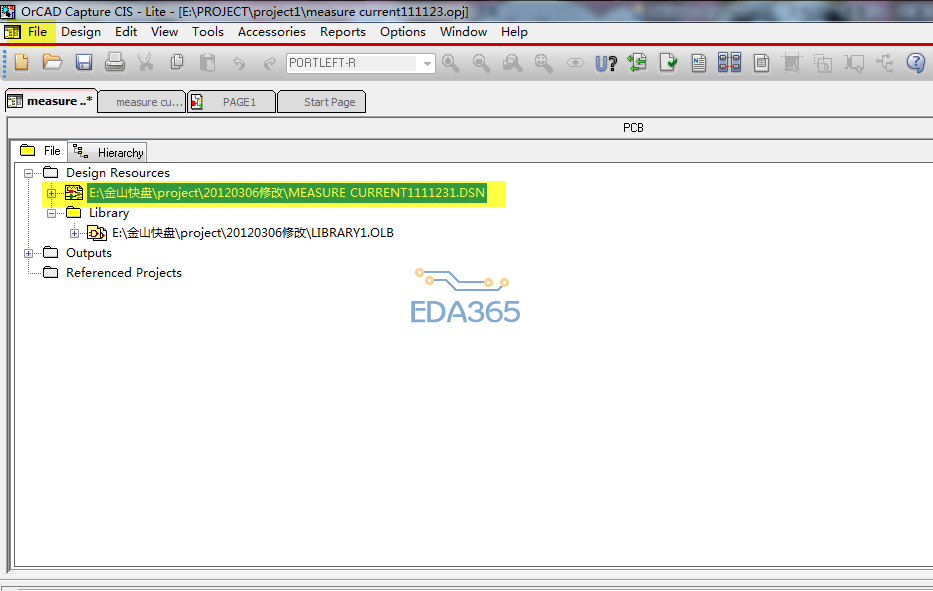

先进入项目模式菜单如下图（必须先进入此模式），并且点选DSN文件（如图中黄色高亮部分），再点选File（如图黄色高亮部分），在点选下来菜单中的Save As

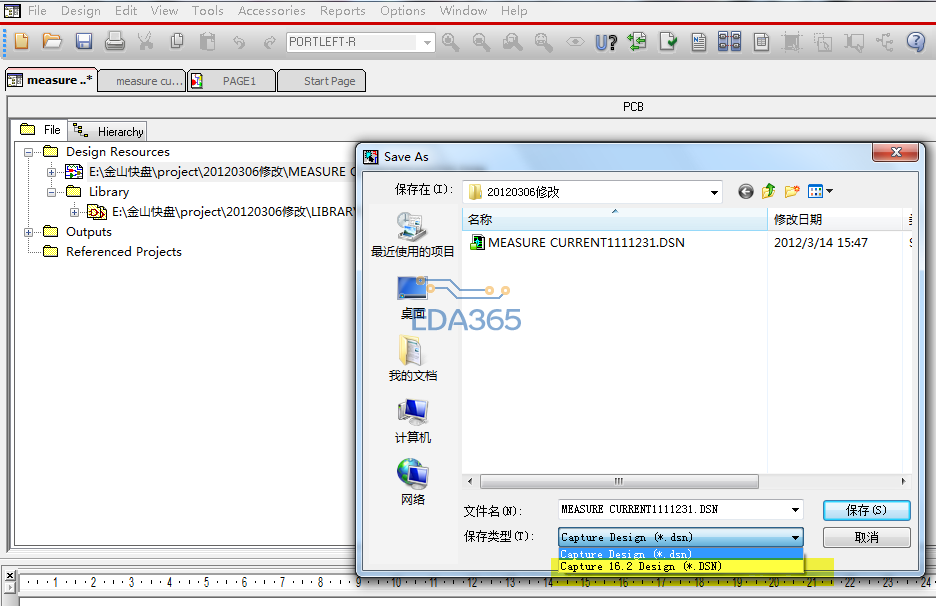

会出现下图，在保存类型中点选16.2（如图中黄色高亮部分），这样就可以保存为16.2，此版本10.5也可以打开！
另外再将所画的原理图库（OLB文件）也按此方法保存，就可用10.5打开这个库了。
用10.5打开这两个时，首先要建立一个工程项目，在工程中打开DSN和OLB文件
先进入项目模式菜单如下图（必须先进入此模式），并且点选DSN文件（如图中黄色高亮部分），再点选File（如图黄色高亮部分），在点选下来菜单中的Save As
会出现下图，在保存类型中点选16.2（如图中黄色高亮部分），这样就可以保存为16.2，此版本10.5也可以打开！
另外再将所画的原理图库（OLB文件）也按此方法保存，就可用10.5打开这个库了。
用10.5打开这两个时，首先要建立一个工程项目，在工程中打开DSN和OLB文件
方法是挺好，只是局限性还是有的，如果在10.5中画了一个元件超过60个，节点超过75个的原理图，在16。5中打开，结果16.5是不能保存的，后面返回来再用10.5就打不开了....
不要紧，先将原理图保存为16.2的，然后再用10.5的打开，16.2的用低版本是可以打开的。
lite edition有限制，这样做挺费事，我们有时也保存16.2版本，用10.5来查看，完全破解不麻烦，还是做下破解比较好。
