Orcad如何使用Design Entry HDL的库文件

录入:edatop.com     点击:
小弟手中有一张电路图是用cadence的Design Entry HDL做的,但是小弟自己是用Orcad的,这两个软件都是cadence公司的,因此请问orcad中是否可以使用Design Entry HDL的元件库?如果可以,如何使用?非常感谢!

可以,需要在pdv中export HDL的库到Orcad中。

非常感谢,请问是否可以说的详细一些,PDV是什么软件?

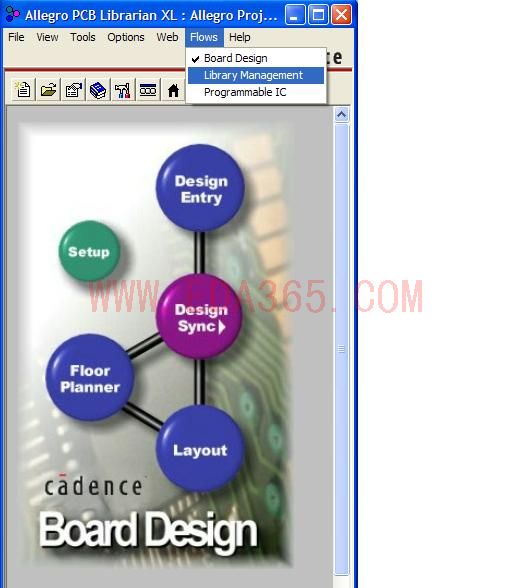

打开project,点主菜单选flows中的library management,点export,选HDL to OrCAD

不好意思,我没有找到flows菜单在哪里,请看我的菜单项如附件。非常感谢。

请看附图。


不好意思,我怎么导完之后 找不到文件的。谢谢!

这种方法只能一个器件一个器件转换吧,能不能批量一起转呢?

好像不能的。
