关于出BOM剔除不安装器件的问题
录入：edatop.com 点击：
请问OrCAD高手，在创建BOM的时候如何自动剔除不安装的器件。不能用Part Manager的BOM Variants，因为我没有CIS数据库。
增加 value2 的欄位，要安裝器件就填入確的值，不安装的器件就填入NM、DNS或是NC之類的。出BOM的時候就將value改成value2即可，原來的值還是表留在value裡面。
Value2是怎么输出显示的呢?谢谢！
【輸出顯示】你指的是BOM還是原理圖? 還是操作方法?
原理图和操作方法吧

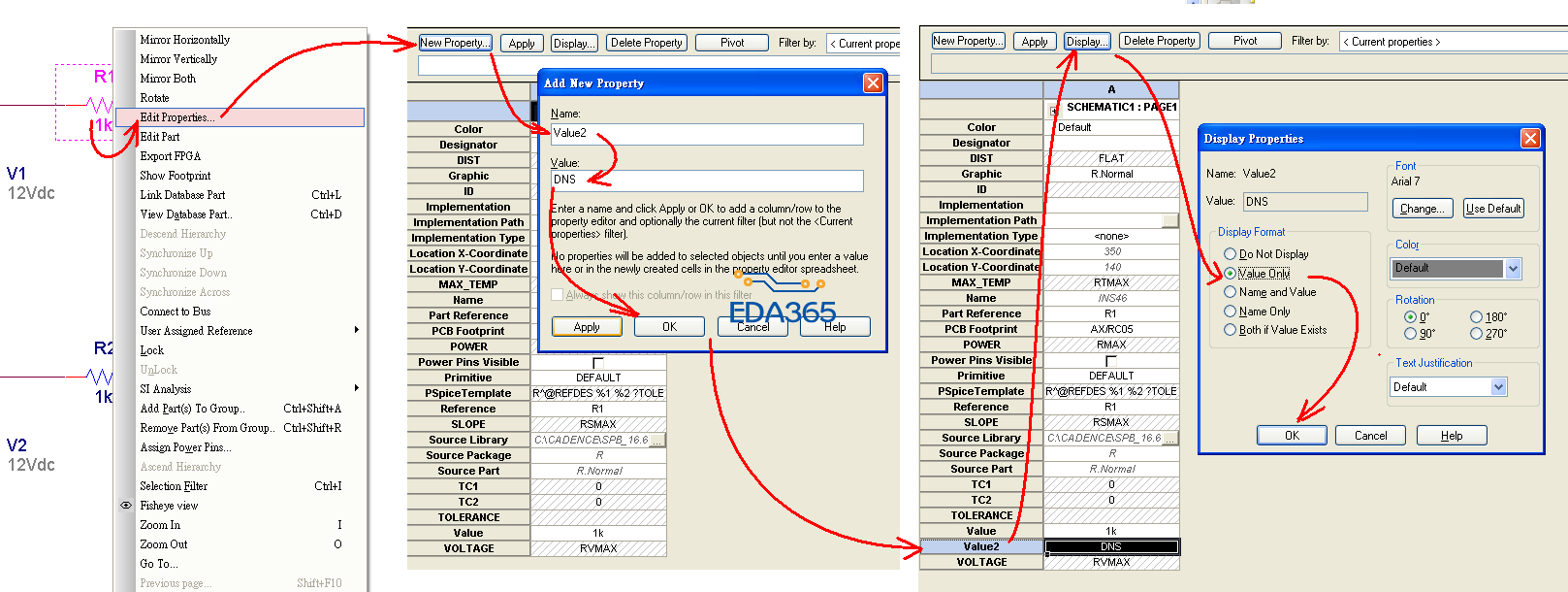

參考下方圖片
阅读权限: 9
非常感谢，我的一直都有，之前没有在意，是CIS里面的，呵呵
小编的绘图方式还是比较雷人的，哈哈、、、
可以增加一个属性项目，然后出BOM的后用EXCEL排序一下，统一删除。
