关于用capture16.3画线路图的问题求指教
录入：edatop.com 点击：
以前在一家大公司只做layout工作，后来换了一家小的公司做硬件什么也需要做，现在自己在这边用allegro，所以好多不懂的没有人交流，求论坛朋友指点，
进入正题：
以前我用allegro15.51，capture里面可以随便复制线路、parts，然后把parts之间、parts与线之间只需要把他们的脚去靠近，出现一个红点然后放上就连接上了。但是小弟现在用16.3，画线路的时候 复制了一颗零件到另一页，放上之后就不能移动摆放了，一拿起来放的时候就会出现个黄色的叹号！如果继续使劲放的话他会出现一个自从复制出的零件摆放下，但是原先需要移动的零件还是在老地方。再就是把他们的管脚对接的时候 总是出现个黄色的叹号，不能对起来连接。
小弟现在郁闷死了，求指点下是不是哪个地方设置的问题 还是本身功能就是这样的！急！
进入正题：
以前我用allegro15.51，capture里面可以随便复制线路、parts，然后把parts之间、parts与线之间只需要把他们的脚去靠近，出现一个红点然后放上就连接上了。但是小弟现在用16.3，画线路的时候 复制了一颗零件到另一页，放上之后就不能移动摆放了，一拿起来放的时候就会出现个黄色的叹号！如果继续使劲放的话他会出现一个自从复制出的零件摆放下，但是原先需要移动的零件还是在老地方。再就是把他们的管脚对接的时候 总是出现个黄色的叹号，不能对起来连接。
小弟现在郁闷死了，求指点下是不是哪个地方设置的问题 还是本身功能就是这样的！急！
快来人 啊 ！

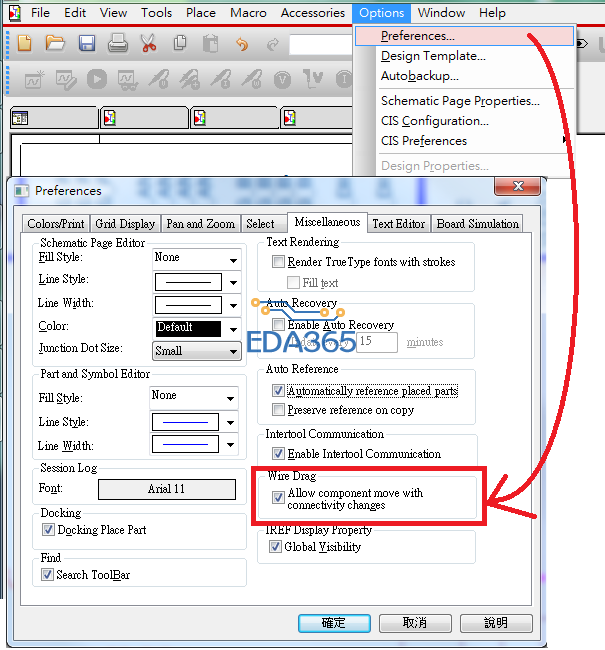

試試看修改設定，參考如下圖
最好上图
哥！你太厉害了 谢谢！找了一圈圈 就是不知道怎么设定 ，谢谢了 解决了！
