OR CAD中,原理图中这种分布符号表示什么意思

录入:edatop.com     点击:

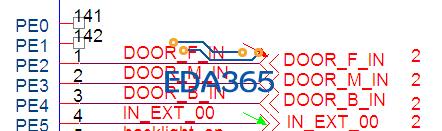

此产品完整原理图是2页,红色与绿色箭头处的分页符各表示什么意思,谢谢。


這叫做 OFF PAGE。不同方向代表是 input 或是 output 。
參考 http://www.eda365.com/thread-85510-1-1.html

谢谢你的回答,那个2是连接第2页的图,想问下2是怎么放置的?
通过哪个菜单来放置.

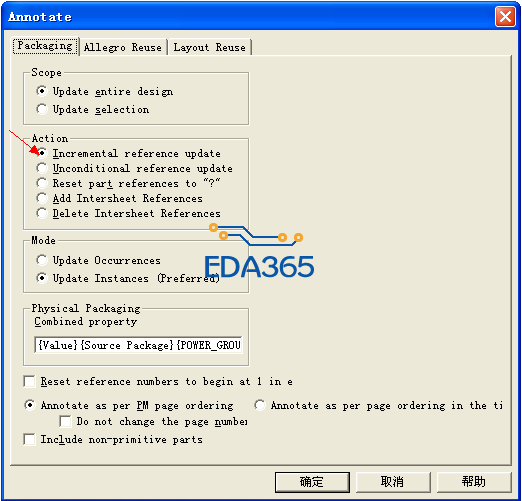

使用Annotate

找到了,不知道怎么使用.


http://www.eda365.com/thread-86531-1-1.html
http://www.eda365.com/thread-5343-1-1.html
http://www.eda365.com/thread-2231-1-1.html
http://www.eda365.com/thread-150-1-1.html

也想知道怎样用Annotate 放置这个页面号,能不能稍微细述一下?

终于搞明白了,这是 Intersheet References,在Tools ->Intersheet References下配置想要的格式就可以了。

2 是指这个箭头标识处吗设置的吗.


自動標示 OFF PAGE 是 Add Intersheet References ,選這個才對。
要標示 OFF PAGE 之前最好先做 DRC ,檢查看看有無其他的錯誤,有些錯誤是會影響標示 OFF PAGE。
