请问各位，orcad15.7的原理图问题

orcad15.7 可以像protel那样先画原理图，再从原理图里生成电路块，也就是层电路；这样可以很清晰明了地看出各个模块之间的连接关系了

也就是层次化设计吧。可以的。不过模块不是自动生成的，是自己建的，底层的模块要放置好输入输出端口，在做顶层模块的时候，输入输出端口也是自己放的，不是自己生成的

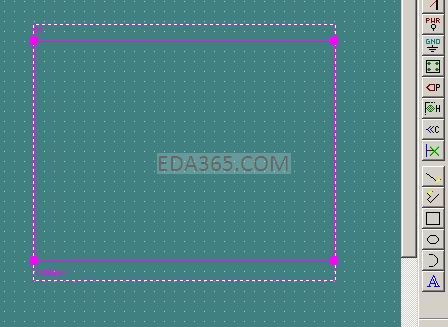

1，点击带有四个菱形的方形，添加上层模块。添加完，如第二副图。
2，第二附图下面的value 为底层原理图的名字。
3，选中模块，点击右边“旁边有H标号的菱形”添加端口。

继续。。
设置注意：

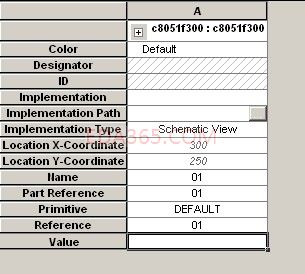

右键打开属性后，需要设置的一些。
1：implementation type 必须选择 schematic view 。
2：value 为底层原理图模块的名字。
3：层次化设计的时候，顶层的图纸排序必须在底层图纸排序的前面。如下图：

也就是说：只能是02原理图调用01的原理图，01的不能调用02的。
注意：02的原理图上有一个“/”标志，那个是root原理图的标志，也就是最顶层的原理图（如果是层次化设计)。
如果你想更改01为root原理图，首先保存工程文件，然后点击01，右键“make root" ，这样就可以了。01的就可以调用02的了。

nice
