创建元件时如何填充颜色

录入:edatop.com     点击:

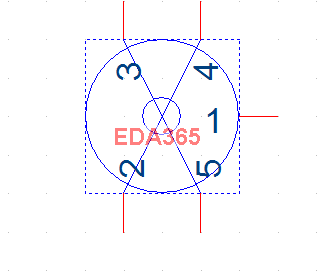

请教各位,如何将图中小圆填充成黑色,谢谢!

點選小圓, 點滑鼠右鍵, Edit properties -> Fill style = Solid 即可. 如附圖


回复 jacklee_47pn 的帖子
十分谢谢!

学习了。

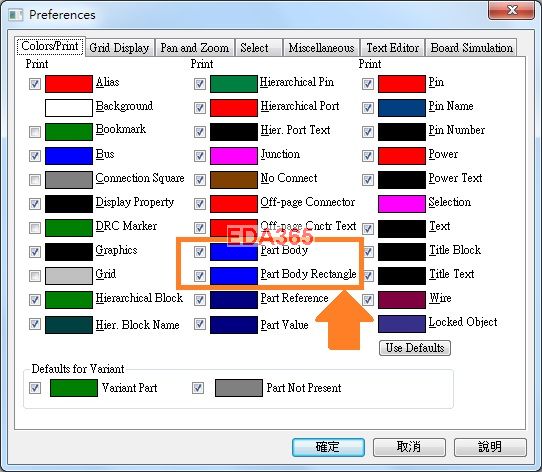

可是填完以后是不是都变成填充色了,连图形外框颜色都变了,这个是什么情况呀

回复 qfflchc 的帖子
是不是多选了呢
只选择填充的部分就可以

回复 fjh 的帖子
请问一下怎么创建一个实心的三角形呢?

回复 vonrejean 的帖子
画个三角形,然后用上面的方法填充一下应该可以,你试下看看

回复 fjh 的帖子
三角形我是用线画的,这样选中那个edit propertity选项是灰色的。

回复 vonrejean 的帖子
用画多边形的工具,先画个正方行,再选中一个角把他拉成三角形,再填充就可以了
挺麻烦的,目前只会这样

回复 fjh 的帖子
哦~~谢谢啦,这样就可以啦

我同一个封装中要填充两种不同的颜色,有没有办法啊?

回复 天使的呼噜 的帖子
不能雙色填充,這是ORCAD的程序限制。


回复 jacklee_47pn 的帖子
谢谢~~~~~~

很有用!
