请教capture中如何将Pin的name和pin成直角
录入：edatop.com 点击：

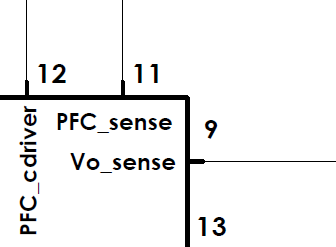

比如下图的Pin11和Pin9，Pin的方向是垂直的
但是Pin的name是相互平行的
请问这样的元件如何在capture里面建立?
进入编辑元件窗口，options/part properties/pin names rotate 改为false
还是不对啊
比如图中的pin12
就还是没有旋转的。
选择元件，右键Edit part,进入编辑界面后，选择任意PIN NAME，右键Rotate，退出保存选择UPDATE ALL
汗。原来在右键里头，一直从option里头难怪找不到
解决了
感谢楼上
2楼 方法是对的！
