ORCAD新建的库怎么更新旧的原理图?

录入:edatop.com     点击:
请教各位:
       公司最近刚建立起orcad的CIS库,从今要出正规的BOM。但是有什么办法可以快速的更新原来的原理图文件,将现有的库中的元件替换掉以前的。从而可以把新增的元器件编码,厂家等信息都加上?

(1)主頁面(主路徑)上點選 xxxxxxx.DSN。
(2)鼠標右鍵,選擇 Part Manager。
(3)點選相同元件(利用 CTRL+鼠標左鍵,複選)。

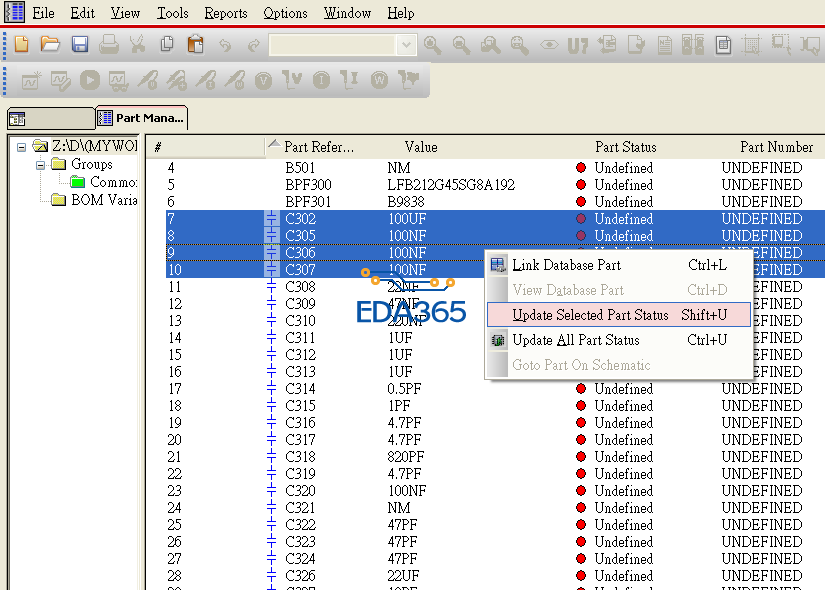

(4)鼠標右鍵,Update Selected Part Status(或是按壓 shift+U)。如下圖
(5)選出 CIS 裡面的新元件即可。

阅读权限: 9


感谢您的回复,但是试了下,提示
WARNING #18010 Part C35 on the schematic page -  has no part number property.
Status Update Done.
没有其他的反应。求教是什么原因?

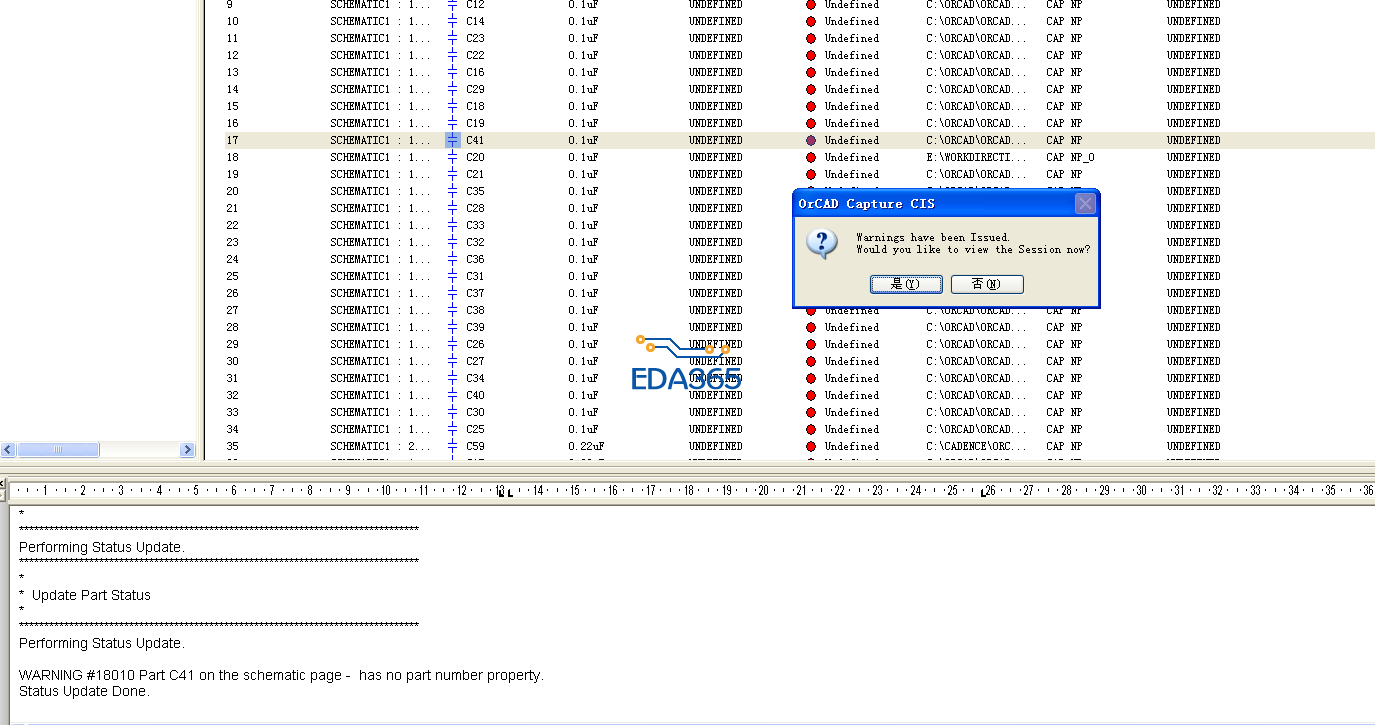

如图所示


你的件裡面沒有 part number ,所以無法利用 part number 來更新。
這樣你可以把上面(4)改選 Link Database Part(或是按壓 CTRL+L),重新選擇新元件。

谢谢!的确是这样的

求教:如果我的设计,一开始的确是通过CIS从公司服务器上中选择的库。但后来公司的库因为某些原因更改了,有的只改了内容,没有改名称。请问如何去实现与公司的服务器上的封装库同步,使之同步成最新的库?除了到Design Cache中一个个更新外,还有没有别的途径,可以一键搞定。至少,对于不一致的地方给出提示?

注意:我说的不是CIS数据库,而是封装库,原理图封装库,olb文件。

谢谢,终于知道该怎么做了
