16.2 ORCAD和Allegro不能交互高亮 请特邀版主帮忙

16.2 ORCAD和Allegro不能交互高亮，
1 原理图已进行DRC检查，并正确导入网表。
2这一步弄好了的 OPTIONS--PREFERNECES--MISCELLANEOUS勾选ENABLE INTERTOOL COMMUNICATION
3 在orcad原理图点选器件的时候，Allegro却不能高亮。
这是怎么回事啊！急用啊！ 一下吧！
A:我在网上看有人说Orcad中design cache中器件的路径不能包含中文，而我的路径就有中文。不知道有这回事吗?但其他项目就可以也。

刚才我在另外一个帖子上看到根我问题差不多，如果是这样，怎么批量修改路径名呢?我整个器件库路径都有中文。
http://www.eda365.com/forum.php? ... hlight=%BD%BB%BB%A5

我本身只用 ORCAD，LAYOUT 用的是 PADS，所以 Allegro 這邊不熟悉，可能無法幫到你的忙。
關於【design cache中器件的路径不能包含中文】
=> 如果是這個問題，只好先將 design cache 中器件拖放到其他的自己建立器件庫《不要有中文字路徑》；或是將自己的器件庫有在中文路徑的，將他遷移到非中文路徑下。然後再選用自己的器件庫裡的元件替換掉有中文字的元件【就是 Replace design cache】，最會後記得清除 design cache，這樣 design cache 中器件就不會有中文字。

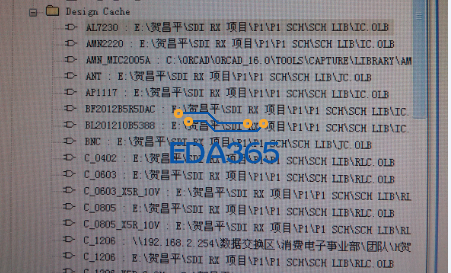

但是我的design cache中有很多器件了，如下图所示。你说的Replace design cache?是说可以将整个design cache中的器件都替换吗?可以给出具体的方法吗?我没找到Replace design cache这个选项，谢谢啦

比如在AL7230上右键点击，选择replace Cache，在弹出的对话框中相应设置就是了

楼上说的这个方法我知道 ，我现在想问 的是可不可以一起把所有器件都替换掉。

沒有一次將全部換完畢，只能一個項目一個項目的換。
比起到原理圖裡面一個元件一個元件換，算是好很多了。

呃！我试试先，如果不行话就更悲剧了，谢谢特邀小编支持

我改成把路径名全修改为英文后，并执行了清除 design cache这步，重新导网表等多种操作，还是不行啊！这下忧伤了！有没有相同遭遇的啊！帮帮忙吧！

可以參考 http://www.eda365.com/thread-60100-1-1.html
建議可以去詢問 rx_78gp02a 小编。

谢谢啊！我刚才去检查了我的Oracd文件名，发现文件名末尾有一个空格，我删除就可以了。哈哈哈
不过有个新的问题是：
在原理图中点选器件后 allgero可以高亮，但切到allgero后不能高亮的器件不能直接出现在视野里，还要自己从一大堆器件里找到高亮的器件，这中情况在哪里设置啊?
