新人关于ORCAD原理图的几个问题
录入：edatop.com 点击：

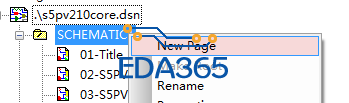

1.我在原理图中new page

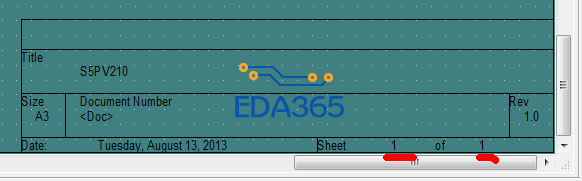

生成的TitleBlock页数都是1，如下图
需要自己手动修改，请问这个是正常的吗?能自动编排页码吗?

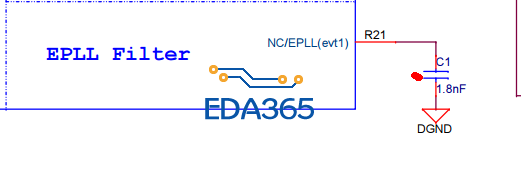

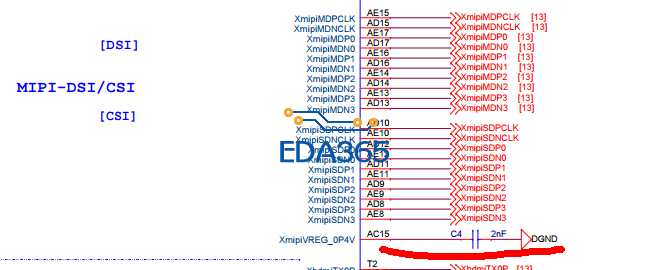

2.这里的1.8nf，2nf电容接地有什么作用?

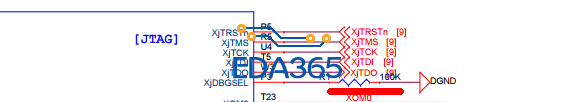

3.100k电阻的弱下拉接地又有什么作用呢?
生成的TitleBlock页数都是1，如下图
需要自己手动修改，请问这个是正常的吗?能自动编排页码吗?
2.这里的1.8nf，2nf电容接地有什么作用?
3.100k电阻的弱下拉接地又有什么作用呢?
第一點是 ORCAD 問題，第二點和第三點均屬於芯片和設計上的問題。
關於第二點和第三點，我不清楚你是用哪個芯片? 請你參閱該芯片相關 Datasheet 和 application note。
第一點的自動更新頁碼，請選擇dsn文件後，菜單 > TOOLS > Annotate > Action 點選裡面的 Incremental reference update 即可。
多谢，学了这么长时间的cadence，到今天为止总算把菜單 > TOOLS > Annotate > Action几个动作搞清楚了，原来就知道一个重置索引呢。
哈哈，小编学会了?
:):):):)
