OrCAD16.3 DRC设置

你說的錯誤是甚麼?  沒看見啊。只看見你設定的規則。
DRC 不一定會檢查出所有小心畫錯的錯誤。 不要把 DR C當無所不能來看待。

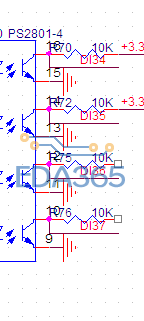

就比如说图中那些没连接的电阻那样的错误都检查不出来啊，还有类似于整个设计中只有一个网络名的也检查不出来！

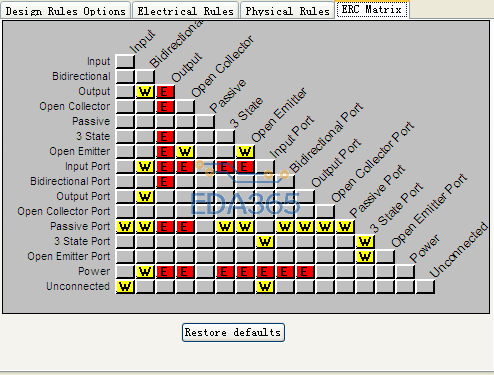

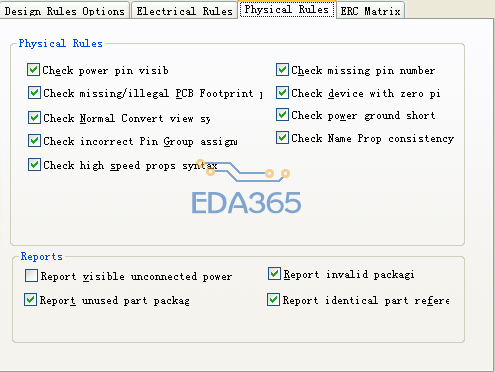

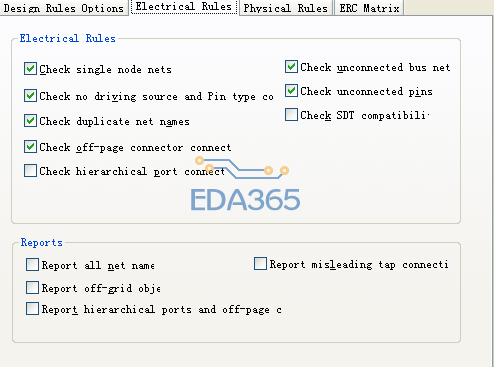

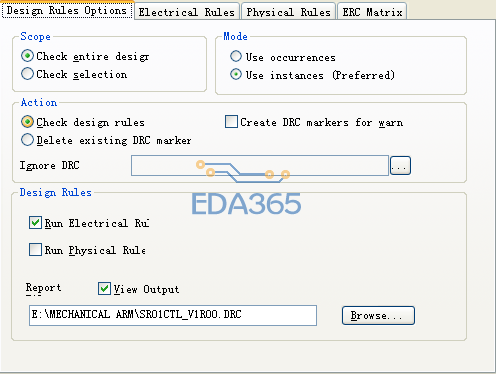

大家帮我看看上面的DRC设置有什么不对的地方吗?谢谢！

這個 "電阻沒接線" OrCAD 不會檢查出來, 因為在圖上就會有小方框提示你了。
為相容早期 OrCAD 允許元件管腳可以不接任何東西，表示 floating 狀態，所以 OrCAD 不認為是錯誤。
除非你接上線 ，但是線的另一端卻沒接線，這時候他才會警告你 "Signal note net"。

16.3连位号重复都检查不出来

你有沒有安裝最新的補丁? 16.3在某些補丁版本錯誤是很離譜的。

没有装什么补丁。小编发的图片中，也没看见有位号重复DRC的地方啊

建議你安裝最新的補丁 http://www.eda365.com/thread-72168-1-1.html
補充說明：在安裝補丁之後，記得要重新 CRACK。

提取号码并不存在是什么意思啊

可能已經被原來的樓主刪除了。或是 115上面說的 "资源因涉及违规内容，已被系统封禁"。

新版 16.30.50 補釘已經出爐了 http://www.eda365.com/thread-72818-1-1.html   動作要快
