ORCAD请指点分块元件的使用
录入：edatop.com 点击：

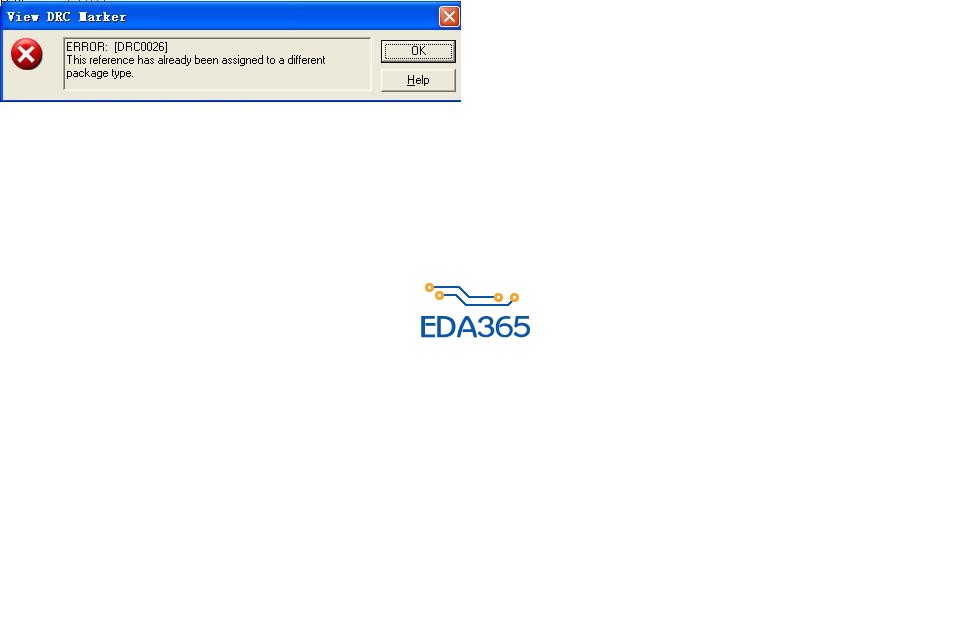

现在遇到一个问题，CPU分了好几块，如：A/B/C/D/E/F/G，之前的sch只使用了部分块，如：A/B/C，现在增加功能需添加D/E/F，但是增加了之后DCR报错如下图，我找到了一个比较笨的方法就是把已经使用过的A/B/C都删除，然后重新再添加A/B/C/D/E/F就不会报错，但是有时分块太多，这样做很容易出错，不知道大神们有没有遇到这个问题，有没有比较简单的方法。
原理圖是會自帶元件庫，當舊的原理圖可能是在 A 機器畫的 A/B/C，到 B 機器繼續畫 D/E/F 的時候，通常會出錯。原因是元件庫的路徑不同，或是元件庫名稱不同 (例如:XXX1.OLB 和 XXX2.OLB)，ORCAD 就會告訴你錯誤。
發生錯誤的解決方法之一就是同你的方法。另一個方法是使用更新 DSN 裡面的 CACHE。
那么更新DSN里面的CACHE之前是不是需要先建立一个库，把要画的元件存起来再更新啊?
這就要看你想怎麼做了。原理圖新使用的元件是要跟現在機器上的元件庫相同呢? 還是要跟 CACHE 裡面的相同呢?
要跟現在機器上的元件庫相同 => 直接更新，使用機器上的元件庫。
要跟 CACHE 裡面的相同 =>把 CACHE 裡面的元件提到新元件庫。
