OrCAD Capture中有四个PORT是多余的吗?

录入:edatop.com     点击:

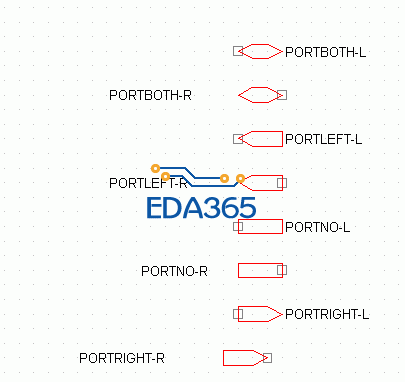

关于附件图片中的PORT,PORTLEFT-L和PORTRIGHT-R是镜像关系,旋转180度就一样了,为什么要搞两个啊?其他几个也是。


其实方向是对人来看的,对系统都一样

參考 http://www.eda365.com/thread-58263-1-1.html

多謝jacklee,這也解了我一個很久的疑惑。
既然PORT的電氣連接類型可以修改,那使用起來就自由多了。

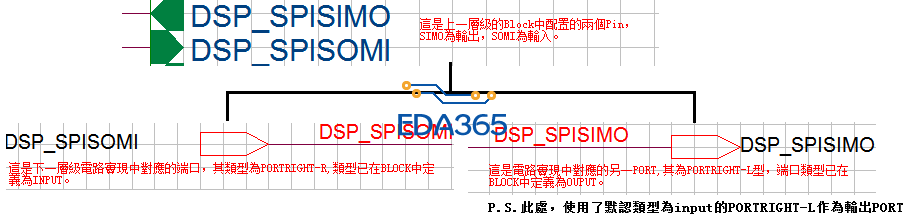

貌似OrCAD更傾向於將尖角指示的方向作為信號方向,比如下圖:
