ORCAD 連接點大小調整 (16.2之後才有的功能)

录入:edatop.com     点击:

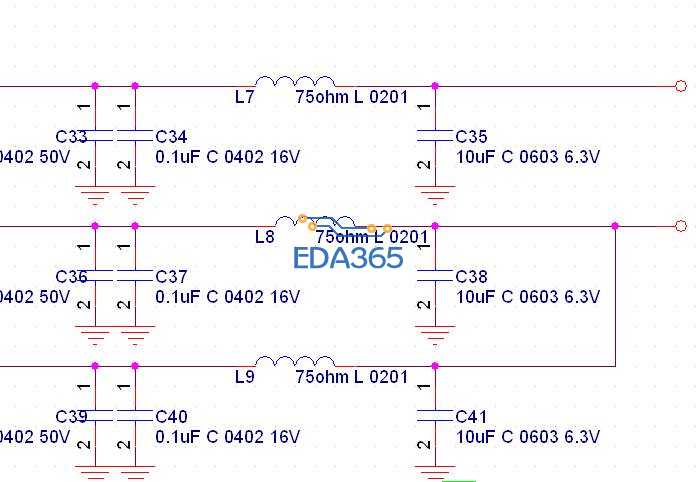

圖一:原始設定

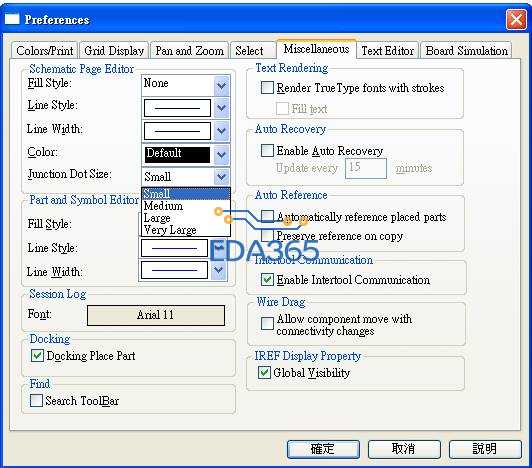

圖二:到Option->reference->Miscellaneous中的Junction dot size設定
Small : 小型(此選項為系統安裝預設值)
Medium : 中型
Large : 大型
Very Large : 超大型

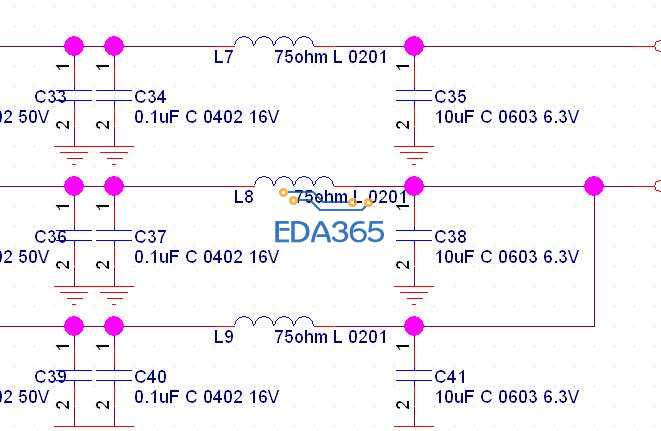

圖三:可以看到連接點明顯變大
這樣線路印出來這樣就可以很容易分辨是不是有導通了.
