请教了 OrCAD Capture 16.3 CIS 蹦出异常
录入：edatop.com 点击：
请教大家了

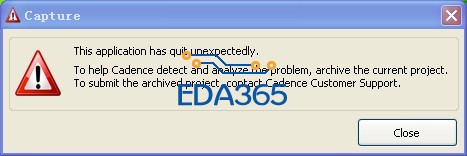

在 Capture CIS中原理图状态下 右键 Place Database Part 后跳出 CIS Explorer，但随后马上又蹦出一个对话框：
Tish application has quit unexpectedly .
To help Cadence detect...
点击对话框的 确定后 程序退出
出现这样的问题是不是没有c 好啊
感谢先
在 Capture CIS中原理图状态下 右键 Place Database Part 后跳出 CIS Explorer，但随后马上又蹦出一个对话框：
Tish application has quit unexpectedly .
To help Cadence detect...
点击对话框的 确定后 程序退出
出现这样的问题是不是没有c 好啊
感谢先
难道只有我一个人的是这样吗 我没安装好
可能是CAPTURE.INI文件出错了,重新COPY一个正确的.INI文件.
16.3到底用的人有多少，发现它有很多地方不习惯或不好呢。
我也是这个错误 你解决了吗
我是使用Capture 不是 Capture CIS, 所以不能使用Place Database Part, 只能Place Part, 並不會發生此問題, 只能推測是data base 伺服器的路徑沒設定好. (補充一下 我也安裝 Capture CIS16.3版本, 但是只用 Capture)
系统变量的问题，把系统变量的path里的orcad部分提前就行了，具体网址http://www.eda365.com/forum.php? ... 6603&archiver=1
我的也是，一放置数据库中的元件就会出现这种问题
在网上查了下原因，尝试修改一下配置文件就可以解决了，安装目录下D:\Cadence\SPB_16.3\tools\capture里的CAPTURE.INI文件开头在
[Part Management]
Configuration File=d:\Cadence\SPB_16.3\tools\Capture\Samples\BENCHACC.DBC
DemoConfiguration File=d:\Cadence\SPB_16.3\tools\Capture\Samples\DemoBENCHACC.DBC
下面加上库的路径
[Part Library Directories]
Dir1=D:\Cadence\SPB_16.3\tools\capture\library\
[Allegro Footprints]
Dir0=D:\Cadence\SPB_16.3\share\pcb\pcb_lib\symbols
就可以了！
谢谢LZ！解决了这个问题。
感谢yuanlaishini ，方法很好，这个问题郁闷了我好几天。
改了配置文件还是不行

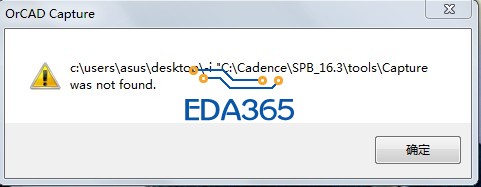

我的是在capture里面修改了几处，然后在首页点击保存图标保存的时候会自动退出，然后报这个错误。按照10#yuanlaishini修改了下，没效果。报错截图如下：
