cadence原理图问题
录入：edatop.com 点击：

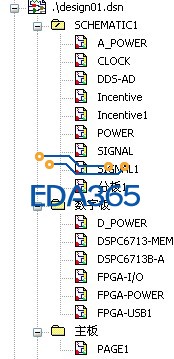

如图，我想问一下各位高手，在一个工程下建立多张原理图，最后导PCB时是在一张板呢，还是多张板，而且好像在不同的原理图上原件序号可能相同，这有没有冲突呢?导入到PCB之后又会不会有冲突呢?求给位高手给些经验，建议。如果会出现问题，那在一个系统里面如何能够狠清晰的分出各个板块呢?一般1个page无法放下一个系统的原件，多张page就很混乱。求高手指点，谢谢！
PCB里导入的是网表，不是原理图，一个工程生成一个网表
同一个工程下面，元件名不能重复，不然会报错的
不同的模块可以放在不同的页面，页面间的网络连接用off-page connector来连接
2楼正解
ok，我明白了，像我这样分成不同文件夹的原理图是可以的对吧，这个和一个文件夹里多个page页是一样的效果。ok，谢谢了！
